产品介绍

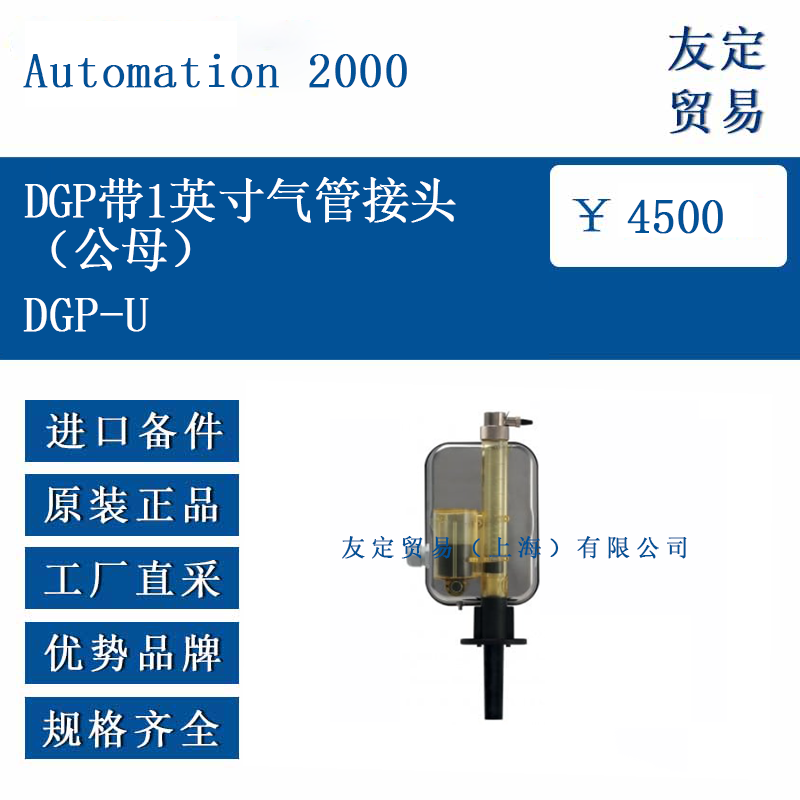

DGP-U是Automation 2000 DGP系列继电器的一个特定配置型号，其核心特征在于集成了1英寸尺寸的气管连接接口。该型号设计用于需要将继电器监测到的状态信号（特别是气体积累信号）通过气压管路进行远程传输的应用场景。DGP-U保留了DGP系列继电器对变压器内部气体体积、压力、温度等关键参数进行监测的核心功能，并通过标准化的气动接口扩展了信号传输方式，适用于依赖气动控制系统或需要本质安全传输的工业环境。

功能特点
DGP-U的功能基础与标准DGP继电器一致，主要包含对变压器内部气体产生量的监测（通过簧片触点）、过压状态的检测（通过压力开关）以及温度监控。其区别于标准型号的关键特性集中于气动信号输出能力：

集成1英寸气管接头： 该型号在继电器本体上预制了标准1英寸（约25.4毫米）管径的气动连接端口。此接口允许将继电器内部气体监测单元的状态变化转换为气压信号的变化。

气动信号传输： 当继电器监测到预设阈值的气体体积时，其内部机构会改变连接至气管接头的气路状态。这种气压变化可通过连接的管路传输至远端的接收装置。

本质安全优势： 在存在易燃易爆风险的环境中，气动信号传输相比电气信号具有本质安全的特性，避免了电火花引发危险的可能性。

核心监测功能维持： 气体体积监测范围（通常为10-160 cm³）、精度（±5 cm³），压力开关设定范围（如0-500 mbar）、精度（设定±10 mbar，测量±5 mbar），温度监控范围（40-140°C）及精度等核心参数与电气信号输出的DGP型号保持一致。

机械指示保留： 继电器本体的透明窗口和浮子指示、温度计显示等本地机械指示功能通常保留，便于现场观察。

选型指南

信号传输需求： 确认系统是否要求或偏好使用气动信号进行远程报警、指示或控制。常见于石油、化工、天然气等存在防爆要求的行业，或已有成熟气动控制系统的工厂。

接口规格匹配： 明确要求的气管连接尺寸为1英寸，需确保现场准备铺设的管路及远端接收设备的接口与此规格兼容。

核心功能配置： DGP-U作为基础平台，其具体监测功能的选择需根据被监测变压器的具体保护需求确定。U选项（1英寸气管接口）是叠加在基础功能配置之上的。

环境适应性： 考虑安装环境的腐蚀性。若环境严苛（如海洋、化工区），需评估是否需同时选择耐腐蚀版本。

气源与接收装置： 规划气动信号系统的气源供给方案（如工厂仪表风系统或独立气源）以及远端气压信号接收和处理装置。

规范符合性： 确保所选配置满足应用行业或地区的特定安全规范，尤其是在防爆区域的应用。

技术参数

接口尺寸：1英寸。

信号类型：通常为二进制状态信号。

输出压力范围：需根据接收装置要求确定。

响应时间：气动信号的建立时间需考虑管路长度和容积。

核心监测参数（与电气型DGP一致）：

气体体积：测量范围10-160 cm³，精度±5 cm³（簧片触点）。

压力：设定范围0-500 mbar（可扩展至0-700 mbar），设定精度±10 mbar，测量精度±5 mbar，响应时间≤5 ms（压力开关）。

温度：设定范围40-140°C，设定精度±2.5°C，测量精度（例：60°C时±3°C, 90°C时±1.5°C）（恒温器）。

温度计：显示范围40-150°C，读数精度±1°C。

防护等级：通常IP56 (防尘、防强喷水)，IK07 (抗冲击)。

工作环境温度：-40°C 至 +65°C。

介电温度：≤140°C（标准），或可选HT版本（≤170°C）。

外壳材质：金属外壳（如AISI 304不锈钢），塑料主体（如Trogamid® T5004）。

电气参数（若保留电气触点）：端子排规格、绝缘电阻、介电强度、触点分断能力（参考标准DGP/DGPT2文档）。

标准符合性： 应遵循相关气动设备及工业控制设备标准。

产品尺寸

主体尺寸： 参考类似继电器（如DGPT2：约297mm高，法兰直径85mm）。气动接口的加入可能使总宽度或高度略有增加。

气管接口位置与尺寸： 1英寸接口的安装位置（侧向、顶部）及外露部分的长度和直径（含连接螺母尺寸）是重要空间占用因素。需预留足够的空间用于气管的弯曲和连接。

法兰安装尺寸： 安装法兰直径（如85mm）、安装螺栓孔分布圆直径（如97mm ±2mm）、孔数（3个或4个）应与基础型号一致。

整体空间需求： 除继电器本体外，必须额外考虑1英寸气管连接所需的空间，包括管路接头、可能的阀门及管路本身的弯曲半径。

精确尺寸需依据Automation 2000针对DGP-U型号提供的官方图纸或数据表。

应用领域
过程工业防爆区域： 石油精炼厂、化工厂、天然气处理厂、制药厂等存在易燃易爆气体或粉尘环境中的油浸式变压器。在这些区域，气动信号传输是满足本质安全要求的常用手段。

传统气动控制系统： 仍在使用气动仪表和控制系统的发电厂、大型工业设施。DGP-U可直接集成到现有气动回路中，无需额外的电-气转换设备。

远程信号传输： 当继电器安装位置距离控制室较远，且铺设电气电缆成本高昂或存在干扰风险时，气动管路可作为替代传输介质。

高可靠性要求场合： 某些对电气干扰敏感或要求极高可靠性的关键设施（如核电站辅助系统），可能会选用气动传输作为冗余或备份信号通道。


特定行业规范要求： 受行业标准或历史设计影响，强制要求使用气动信号传输的变压器保护应用。
