产品介绍

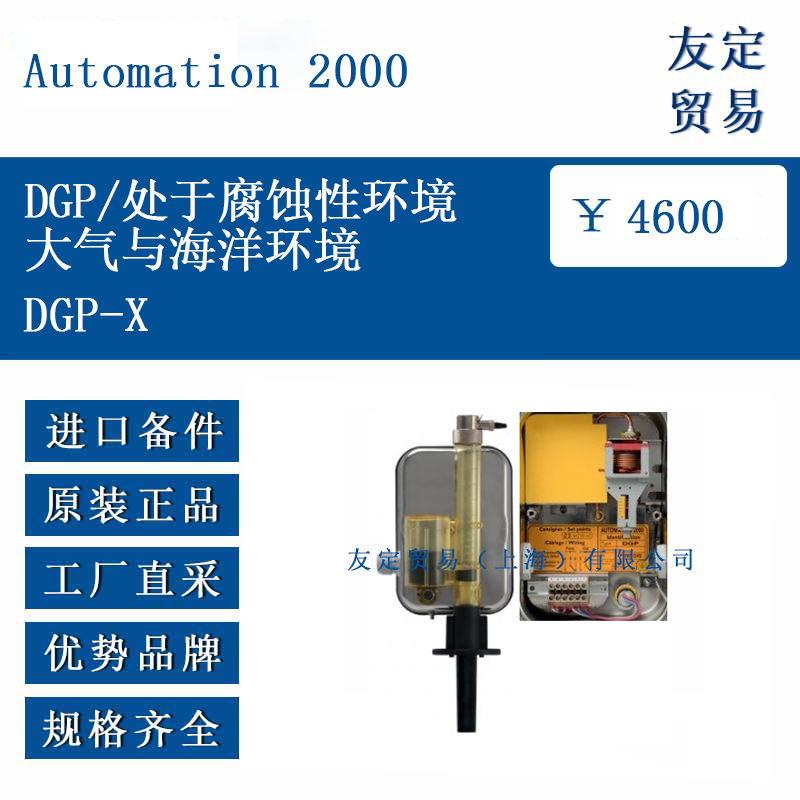

DGP-X是Automation 2000 DGP系列继电器的一个特定配置版本，设计用于在腐蚀性大气和海洋环境条件下保持运行可靠性。该型号在保留标准DGP系列继电器核心监控功能（气体、压力、温度）的基础上，对关键外部部件的材料进行了针对性选择，旨在提升设备在含有盐雾、高湿度或工业污染物等具有侵蚀性环境中的耐受能力。DGP-X的核心目标是在维持原有保护性能的同时，适应更严苛的物理环境条件。

功能特点
金属外壳与盖子： 采用AISI 316L不锈钢制造。相比常见的AISI 304不锈钢，AISI 316L因含有钼元素，对氯化物环境（如海洋盐雾）和多种工业化学物质具备更好的耐受能力。

排水龙头： 由经过化学镀处理的黄铜制造。该处理在黄铜基体表面形成一层保护层，有助于抵抗潮湿和化学介质的侵蚀。

固定钩： 同样采用AISI 316L不锈钢制造，确保安装固定件在腐蚀性环境中保持结构完整性。

防护等级维持： 材料变更不影响设备的密封防护能力，其防护等级（IP56防尘防水，IK07抗机械冲击）与标准型号相同，内部电气元件和塑料主体得到有效保护。

核心监控性能不变： 气体体积监测范围（10-160 cm³）和精度（±5 cm³）、压力开关设定范围（0-500 mbar或0-700 mbar）和精度（设定±10 mbar，测量±5 mbar）、温度监控范围（40-140°C）和精度等核心参数与标准DGP型号一致。

选型指南

环境评估： 明确设备将暴露的环境类型。典型适用场景包括近海设施（如海上平台、船舶）、沿海地区电站、化工厂、造纸厂、污水处理厂等场所。这些环境通常存在高湿度、高盐分空气或含有硫化物、氯离子等腐蚀性污染物。

功能需求匹配： DGP-X作为基础平台，其具体监测功能配置（如单/双气体触点、单/双压力触点、温度选项、储油柜连接IB、高温版本HT等）的选择需根据被监测变压器的具体保护要求确定。X选项是叠加在基础功能配置之上的材料包。

兼容性确认： 当同时选择其他选项时（如带泄压阀的排油阀SO），需确认这些选项在X版本中是否可用或是否也采用了相应的耐腐蚀材料处理。

成本考量： 由于使用了特定材料（如AISI 316L不锈钢），DGP-X的成本通常高于标准型号。选型决策需平衡环境严苛程度、预期设备使用寿命和维护成本。

规范符合性： 某些特定行业或地区的规范（如船级社规范）可能对海洋或腐蚀环境下的设备材料有明确要求，选型时需确保DGP-X满足这些规定。

技术参数
外壳材质： 金属外壳和盖子：AISI 316L不锈钢。

排水龙头材质： 化学镀涂层黄铜。

固定钩材质： AISI 316L不锈钢。

塑料主体材质： Trogamid® T5004（与标准型号相同，需注意禁用清洁剂列表）。

防护等级： IP56 (防尘，防强喷水)，IK07 (抗冲击)。

工作环境温度： -40°C 至 +65°C。

介电温度： ≤140°C（标准），或可选HT选项（≤170°C）。

气体体积：10-160 cm³，精度±5 cm³（簧片触点）。

压力：设定范围0-500 mbar（可扩展至0-700 mbar），设定精度±10 mbar，测量精度±5 mbar，响应时间≤5 ms（压力开关）。

温度：设定范围40-140°C，设定精度±2.5°C，测量精度（例：60°C时±3°C, 90°C时±1.5°C）（恒温器）。

温度计：显示范围40-150°C，读数精度±1°C。

端子排：间距6mm，紧固能力4 mm²（12或18端子）。

绝缘电阻：500 VDC, ≥20 MΩ（端子与地）。

介电强度：2000 VAC, 1分钟（端子与地）。

触点分断能力：依据功能（气体、压力、温度）不同，具体参数参考相关文档（24VDC, 48VDC, 110VDC, 220VDC, 250VAC）。

接线： M25电缆格兰头（带锚），紧固能力Φ13-18mm。

接地： 内部接地螺钉M5，外部底座接地螺钉M6。

标准符合性： 与标准DGP型号遵循相同的工业标准（如IEC EN 50216-1, IEC EN 50216-3, IEC EN 60529等）。

产品尺寸
DGP-X的外部尺寸与标准DGP型号完全相同，材料升级不改变其物理安装接口和空间占用。

总高度： 约297 mm。

塑料主体高度： 约207 mm。

法兰直径： 85 mm。

安装螺栓圆直径： 97 mm (±2 mm)。通常提供3个（120°分布）或4个（90°分布）安装孔位用于固定钩。

温度计套管长度： 104 mm (直径上端27mm向下渐缩至24mm)。

法兰轴高度： 约20 mm (法兰面到主体底部)。

外壳尺寸（金属部分）： 宽度约148 mm，深度约93 mm，高度约52 mm（具体以精确图纸为准）。

应用领域
海洋与近海工业： 船舶（商船、海工船）上的主变压器、配电变压器；海上石油和天然气平台、风力发电场的变压器设备；港口码头岸电设施。这些环境长期暴露于高盐分、高湿度的海洋大气中。

沿海地区电力设施： 位于海岸线附近的发电厂、变电站、配电所内的油浸式变压器和电抗器。

重工业区： 化工厂、炼油厂、造纸厂、冶金厂、水泥厂等排放含硫化合物、氯离子、氮氧化物或其他腐蚀性气体的工业区域内的电力变压器。

高污染或高湿度内陆地区： 某些内陆工业区或常年高湿度、多雨雾且存在工业污染的地区，其环境也可能对设备材料构成腐蚀风险。


要求特定耐久性的设施： 对设备使用寿命和维护周期有特定要求的场合，即使环境腐蚀性未达极端程度。

​
