产品介绍

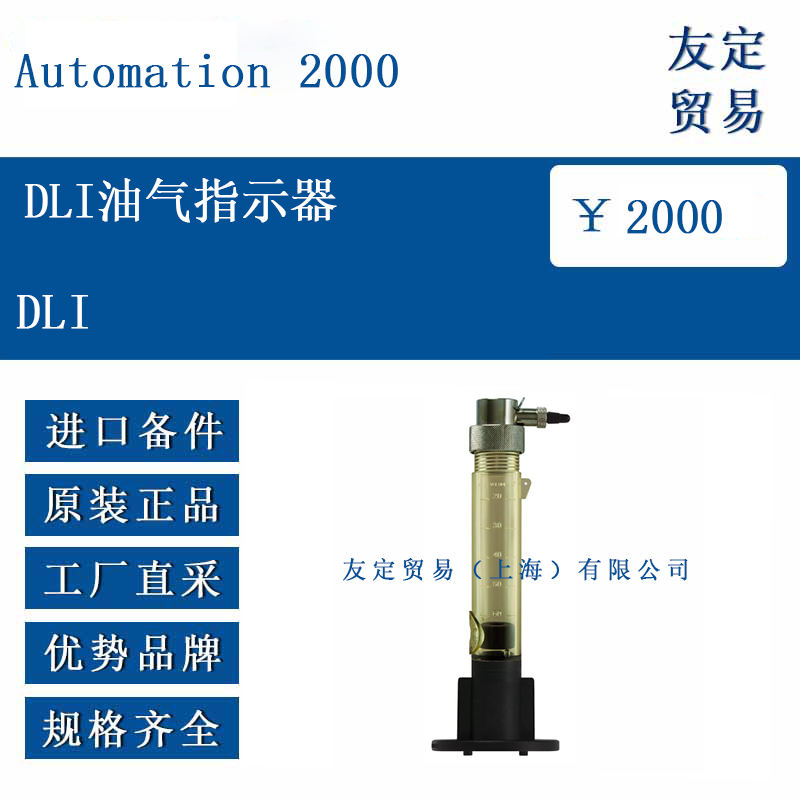

DLI油气指示器由位于法国的Automation 2000公司设计并制造，是针对油浸式变压器运行状态监测推出的机械-电子复合型装置。其透明腔体允许运行人员直接观察油位与气体聚集情况，内部集成的气体触发机构、压力开关和温度计可在发生异常时给出接点信号。产品主体采用聚酰胺透明材料，外部金属壳体与法兰使用AISI 304或AISI 316L不锈钢，以适应常规或海洋环境。整体防护等级达到IP56，抗冲击能力IK07，可在-40 °C至65 °C的环境温度内长期工作。
功能特点
DLI油气指示器通过同一腔体实现三种独立监测：气体聚集量、内部压力及油温。气体监测采用磁簧开关，当腔体内气体体积达到设定值时，磁簧动作并输出干接点信号；压力监测采用金属波纹管与微动开关组合，触发值可在0–500 mbar之间调整；温度监测使用液体膨胀式恒温器，设定范围40–140 °C，两路独立输出便于报警与跳闸分级。所有开关均为转换接点结构，兼容交直流负载，便于与各种二次回路配合。透明腔体外壁带有cm³刻度，现场无需拆盖即可读取气体体积。产品预留M25电缆压盖及多极端子，布线简单，维护时无需排空绝缘油。
选型指南
用户可根据变压器结构及使用环境选择不同配置。若油箱为全密封结构，标准型DLI可直接安装于箱盖；若配有储油柜，应选用带IB接口的版本，通过3/8英寸软管与储油柜连通，确保油位一致。海洋或高腐蚀场合可选用X版本，其外壳、排水阀、固定钩均为AISI 316L不锈钢并做额外表面处理。需要远程温度显示时可增配Pt100探头，需双路气体或压力信号时可指定2G、2GD、2P或2PD版本，触发阈值出厂前设定并由铅封固定。若现场空间受限，可选择在盖侧可见温度计刻度的FA版本。电缆入口除标准M25压盖外，也可选船用铠装密封套PA，以维持铠装层连续性。
技术参数
气体监测：单磁簧开关，触发体积140 cm³（可定制100–200 cm³区间），测量精度±5 cm³，接点容量250 V-0.5 A。压力监测：波纹管压力开关，设定范围0–500 mbar，回差≈10 mbar，响应时间<5 ms，接点容量250 V-0.5 A。温度监测：两路独立液体膨胀恒温器，设定范围40–140 °C，刻度精度±2.5 °C，接点容量250 V-0.5 A。主体耐油温度≤140 °C，短时可达170 °C（HT版本）。电气连接：端子截面积4 mm²，端子与外壳间绝缘电阻≥20 MΩ（500 V DC），工频耐压2 000 V AC-1 min。外壳防护等级IP56，抗冲击IK07，透明材料为Trogamid T5004并添加紫外线抑制剂。产品符合IEC EN 50216-1、IEC EN 50216-3、IEC EN 60529、NF C52-107等标准。
产品尺寸
DLI油气指示器外形呈圆柱-法兰组合结构。法兰外径97 mm，安装孔分布圆直径85 mm，三孔或四孔均布，孔径7 mm。透明腔体外径63 mm，高度约148 mm；含金属外壳总高度约225 mm，长度方向最大297 mm。温度计套管长度104 mm，上端直径27 mm，下端直径24 mm，安装孔直径60 mm。排水阀位于底部侧面，阀体外径22 mm，带旋转手柄。电缆压盖中心至法兰底面高度58 mm，压盖外径53 mm。整体重量约1.9 kg（不含电缆及附件）。安装时需在变压器箱盖预留≥Φ60 mm的开口，并保证法兰与箱盖之间1–2 mm可见的Viton密封层。
应用领域

DLI油气指示器适用于电压等级6 kV至500 kV的油浸式电力变压器、配电变压器以及电炉、整流等特种变压器。其功能兼顾气体、压力、温度三项基本监测，可满足城市电网、工业厂区、风电场、光伏电站、铁路牵引变电站、海上平台及船舶配电系统等多种场景的运维需求。对于使用环境存在盐雾、化学腐蚀或低温冰冻的地区，不锈钢壳体与可选防磁屏蔽附件能够降低维护频次，延长使用寿命。

​
