产品介绍

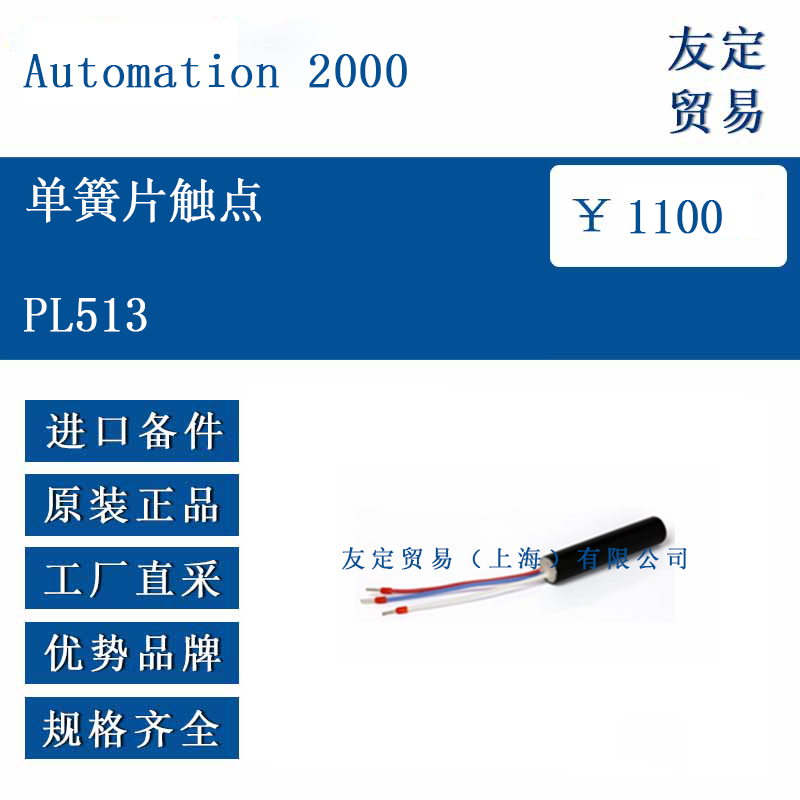

PL513 是法国 Automation 2000 为 DGPT2 系列油气指示器设计的一只常开-常闭转换型磁簧开关，用于检测变压器油中分离出的气体体积。该元件安装于透明腔体内部，当气体聚集并推动磁性浮子到达设定位置时，浮子内置磁环触发簧片动作，输出无源干接点信号。PL513 采用玻璃-金属密封结构，触点部分与外界完全隔离，可长期浸泡在绝缘油中而不受污染。其机械寿命与电气寿命均经过常规型式试验验证，适合与变压器二次保护回路、报警装置或数据采集单元配合使用。
功能特点
PL513 仅提供一路转换触点，动作后同时给出常开与常闭信号，方便用户根据二次回路逻辑选择接入方式。触发体积固定在 140 cm³，允许偏差 ±5 cm³，满足 IEC EN 50216-3 对气体继电器动作区间的推荐值。磁簧开关本身无需供电，动作时无电弧外泄，适合安装在无爆炸风险的油浸设备内部。透明腔体侧壁印有 10–160 cm³ 的刻度，配合浮子位置可直接读取当前气体体积。更换或维护时，只需拆下透明上盖即可取出磁簧组件，无需排空变压器油。
选型指南
PL513 作为标准单触点的代号为 “1G”，可直接替换 DGPT2 系列中损坏或老化的气体检测元件。若系统需要两级报警，可在订货时选择 “2G” 双同步触点或 “2GD” 双偏移触点，此时需配套使用双浮子结构。海洋或高湿环境建议同时选用 AISI 316L 材质的防磁屏蔽，以减少外部磁场对磁簧的干扰。确认订货时，应说明工作电压与负载类型，以便制造方核对触点容量是否满足现场要求。
技术参数
触点形式：1×SPDT（转换型）
触发体积：140 cm³（可定制 100–200 cm³）
测量精度：±5 cm³
触点额定值：250 V AC / 0.5 A（电阻负载）
接触电阻：≤150 mΩ（初始值）
绝缘电阻：≥10 MΩ（500 V DC 测）
工频耐压：2 000 V AC，1 min 无击穿
环境温度：-40 °C 至 +65 °C
油中耐温：≤140 °C
机械寿命：约 1×10⁷ 次
电气寿命：≥ 5×10⁴ 次（额定负载）
材质：簧片部分为镍铁合金，外壳封装玻璃，浮子为耐油聚丙烯，磁环为铁氧体
产品尺寸
PL513 的磁簧管本体长度 22 mm，直径 4 mm，两端镀锡铜引线长 250 mm，截面 0.5 mm²。配套浮子外径 32 mm，内孔 10 mm，厚度 9 mm，整体高度 27 mm。浮子中心磁环与磁簧管中心距在 12 mm 以内即可可靠吸合。安装时磁簧管水平插入腔体侧壁的专用支架，支架孔径 5 mm，深度 20 mm，无需额外紧固件。透明腔体内部宽度 60 mm，高度 110 mm，为浮子提供上下浮动行程约 85 mm。
应用领域

PL513 适用于 6 kV 及以上油浸式电力变压器、配电变压器、电炉变压器、牵引变压器及整流变压器。在风电场升压站、光伏电站汇流站、城市配网、工业厂区、轨道交通牵引变电站及船舶配电系统中，均可作为气体检测元件独立使用，或与压力开关、温度开关共同组成三合一保护单元。其无源干接点输出可直接接入现有继电保护装置、PLC 或 RTU，实现就地或远程报警。

​
