产品介绍

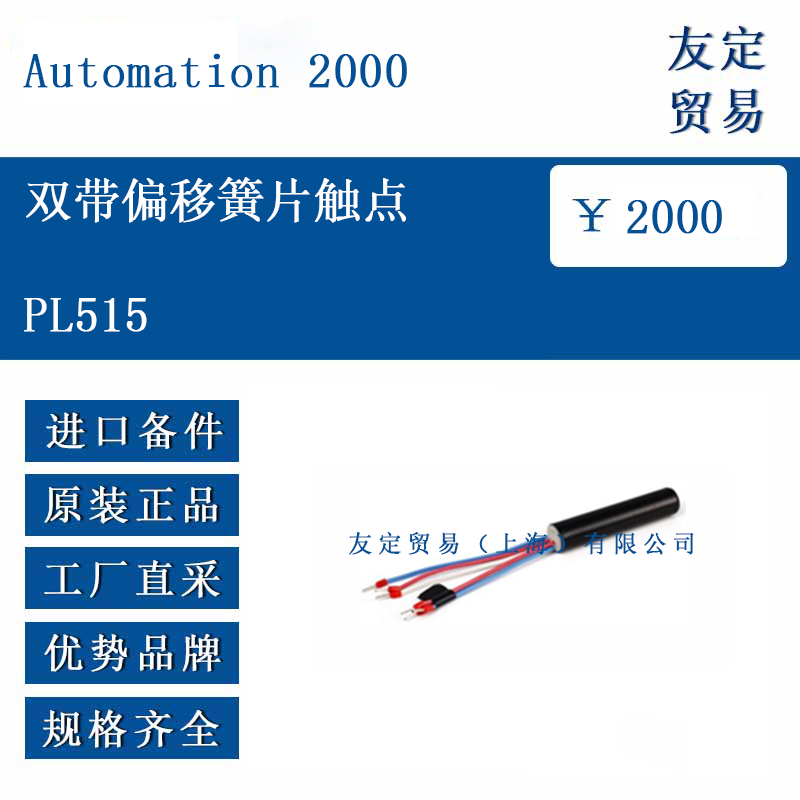

PL515 是法国 Automation 2000 为 DGPT2 系列油气监测装置配套的双触头磁簧组件，型号标识为 2GD。它在同一透明腔体内并列安装两只磁簧开关，两只开关的动作阈值保持固定差值，用于在变压器出现轻微气体析出时先发出报警信号，当气体继续增多并达到第二阈值时再发出跳闸或其他指令。PL515 作为替换件或升级件，可在不更动原有机械结构的前提下直接装入 DGPT2 腔体，适用于需要分级报警的油浸式变压器。

功能特点
PL515 的两只磁簧开关分别对应两个独立浮子或同一浮子的双磁环结构。第一触点在气体体积约 100 cm³ 时动作，第二触点在大约 140 cm³ 时动作，两者差值约 40 cm³，该偏移量由制造方在出厂前固化，用户无法自行调整。每只触点均为转换型（SPDT），可同时提供常开与常闭端子，便于接入不同逻辑的控制回路。簧片密封于惰性气体环境中，触点与绝缘油隔离，长期使用不会出现氧化或积碳。磁簧动作无需供电，系统失电时仍可保持可靠输出。透明腔体侧壁带有 10–160 cm³ 刻度，可直接观察气体体积并与触点动作点比对。维护时仅需松开上盖即可整体抽出磁簧支架，无需放油。

选型指南
用户在订购 DGPT2 或单独采购备件时，若需要两级气体报警，可直接选用 2GD 配置，制造方将装配 PL515 组件。若现场已安装标准单触点版本，可单独购买 PL515 套件进行升级，套件包含两只磁簧管、双磁环浮子、安装支架与引线。对于强磁场环境，可增配 AISI 430 不锈钢防磁屏蔽；对于海洋或化工环境，建议选择全 316L 不锈钢紧固件与氟橡胶密封圈。订货时需注明工作电压、负载性质以及引线长度，制造方将确认触点容量是否匹配。

技术参数
触点形式：2×SPDT（常开+常闭）
第一动作体积：≈100 cm³（允许 95–105 cm³）
第二动作体积：≈140 cm³（允许 135–145 cm³）
偏移量：约 40 cm³（固定，不可调）
测量精度：±5 cm³
触点容量：250 V AC / 0.5 A（电阻负载）
24 V DC / 3 A（阻性）
接触电阻：≤150 mΩ（初始值）
绝缘电阻：≥10 MΩ（500 V DC 测）
工频耐压：2 000 V AC，1 min 无飞弧
环境温度：-40 °C 至 +65 °C
油中耐温：≤140 °C
机械寿命：≈1×10⁷ 次
电气寿命：≥5×10⁴ 次（额定负载）
材质：磁簧片为镍铁合金，引线镀锡铜，浮子为耐油聚丙烯，磁环铁氧体，支架为黄铜镀镍

产品尺寸
PL515 组件整体安装在 DGPT2 透明腔体内。磁簧管本体长度 22 mm，直径 4 mm，两只并列间距 12 mm。配套浮子外径 32 mm，内孔 10 mm，厚度 9 mm，每只浮子中心嵌有磁环。安装支架宽度 60 mm，高度 12 mm，通过两颗 M4 螺钉固定在腔体侧壁预留槽内。引线为 AWG22 镀锡铜线，标准长度 250 mm，可按需求延长至 500 mm 或 1000 mm。维护窗口位于透明腔体顶部，拆除四颗螺钉即可抽出整个磁簧支架，操作空间高度约 100 mm。

应用领域
PL515 适用于 6 kV 及以上油浸式电力变压器、配电变压器、牵引变压器、电炉变压器及整流变压器。在城市地下变电站、风电场升压站、光伏电站汇流站、轨道交通牵引变电站、海上油气平台、船舶配电系统等场合，均可作为气体分级报警的核心元件。其无源干接点输出可直接接入继电保护装置、PLC、SCADA 或报警指示灯，实现就地与远程双重提示。
