产品介绍

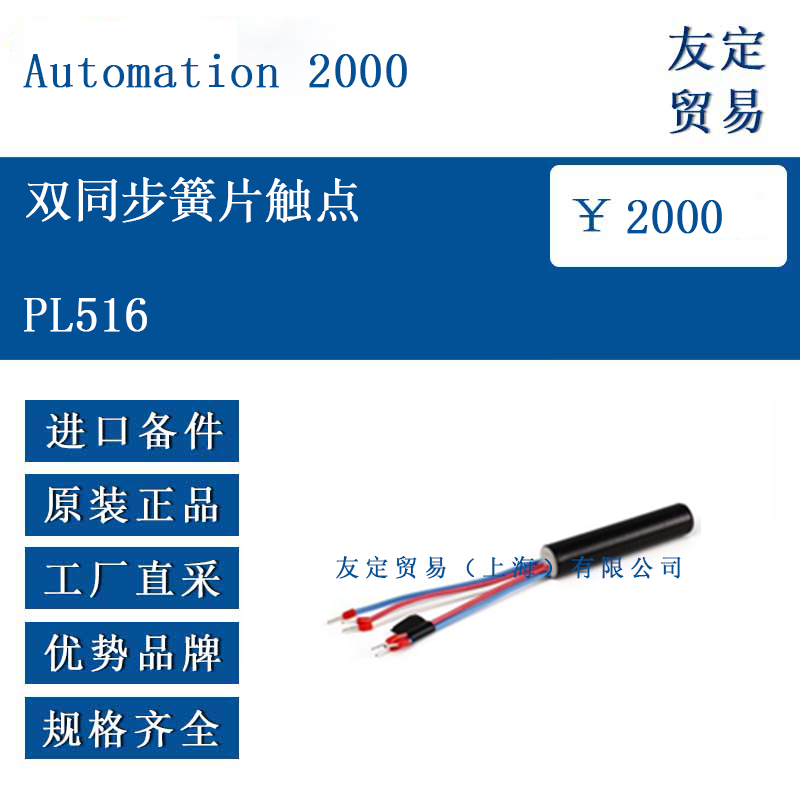

PL516 是法国 Automation 2000 为 DGPT2 系列油气监测装置设计的双同步磁簧开关组件，型号标识为 2G。该组件在单一透明腔体内并列布置两只完全一致的常开-常闭转换型磁簧开关，当变压器内部气体体积达到设定值时，两只开关在同一时刻动作并同时输出接点信号。PL516 适用于需要将气体报警信号同时送往两套独立回路的场合，例如分别接入继电保护装置与数据采集单元，以提高信号冗余度。其磁簧开关密封于惰性气体之中，可长期浸没于绝缘油，无需外接电源，动作原理简单可靠。
功能特点
两只磁簧开关的动作阈值均设定在 140 cm³，允许误差 ±5 cm³，因此两只接点几乎同步切换。每只开关均提供常开、常闭及公共端，便于用户按现场逻辑自由组合。磁簧管与浮子磁环之间通过非接触方式耦合，无磨损部件，机械寿命与电气寿命均经过常规型式试验。透明腔体侧壁刻有 10–160 cm³ 刻度，运行人员可直接观察气体体积并与触点动作点比对。维护时只需拆下上盖即可整体取出磁簧支架，无需放油或拆卸管路。PL516 亦可配合 AISI 430 防磁屏蔽使用，以降低外部杂散磁场导致误动的风险。
选型指南
用户在订购 DGPT2 或单独采购备件时，若需要两路同步气体报警，可直接选用 2G 配置，制造方将装配 PL516 组件。若现场已安装单触点版本，可单独购买 PL516 套件升级，套件包含两只磁簧管、浮子、支架与引线。订货时需说明工作电压、负载性质及引线长度，制造方将核对触点容量是否匹配。对于海洋或化工环境，可同步指定 316L 不锈钢紧固件与氟橡胶密封圈，以延长使用寿命。
技术参数
触点形式：2×SPDT（每只常开+常闭）
动作体积：两只均 140 cm³，允许 135–145 cm³
同步误差：≤2 cm³
测量精度：±5 cm³
触点容量：250 V AC / 0.5 A（电阻负载）
24 V DC / 3 A（阻性）
接触电阻：≤150 mΩ（初始值）
绝缘电阻：≥10 MΩ（500 V DC 测）
工频耐压：2 000 V AC，1 min 无飞弧
环境温度：-40 °C 至 +65 °C
油中耐温：≤140 °C
机械寿命：≈1×10⁷ 次
电气寿命：≥5×10⁴ 次（额定负载）
材质：磁簧片为镍铁合金，引线镀锡铜，浮子耐油聚丙烯，磁环铁氧体，支架黄铜镀镍
产品尺寸
PL516 组件安装于 DGPT2 透明腔体内。磁簧管本体长度 22 mm，直径 4 mm，两只并列中心距 12 mm。配套浮子外径 32 mm，内孔 10 mm，厚度 9 mm，整体高度 27 mm。安装支架宽度 60 mm，高度 12 mm，通过两颗 M4 螺钉固定在腔体侧壁预留槽内。引线为 AWG22 镀锡铜线，标准长度 250 mm，可按需求延长至 500 mm 或 1000 mm。维护窗口位于透明腔体顶部，拆下四颗螺钉即可抽出整个磁簧支架，操作空间高度约 100 mm。
应用领域

PL516 适用于 6 kV 及以上油浸式电力变压器、配电变压器、牵引变压器、电炉变压器及整流变压器。在城市地下变电站、风电场升压站、光伏电站汇流站、轨道交通牵引变电站、海上油气平台、船舶配电系统等场合，均可作为同步气体报警的核心元件。其两路无源干接点输出可分别接入继电保护装置、PLC、SCADA、报警指示灯或录波器，实现就地与远程双重提示，同时满足冗余要求。

​
