产品介绍

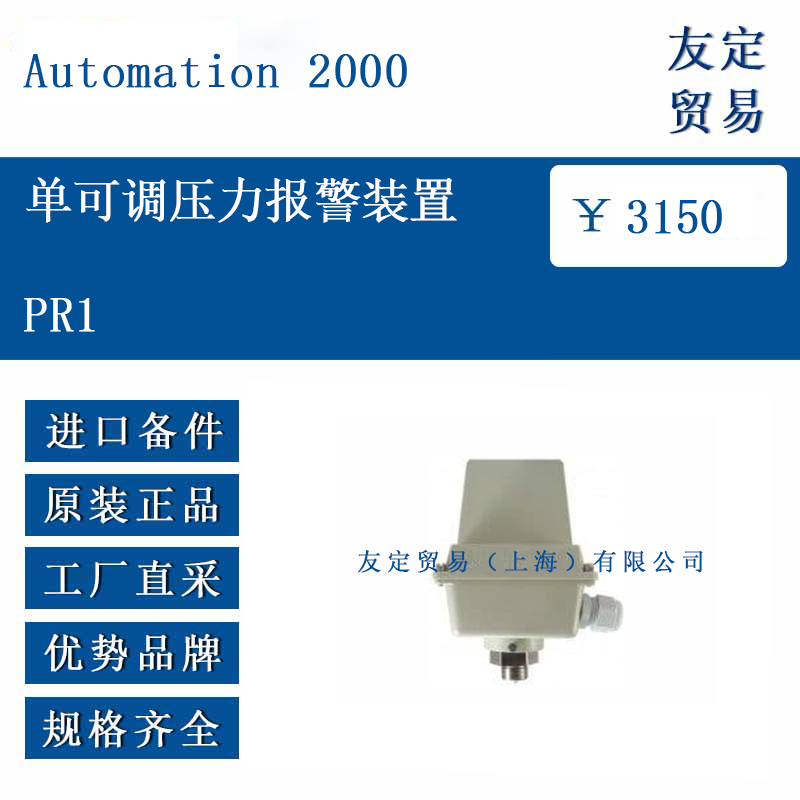

PR1 是由法国 Automation 2000 推出的一款独立式压力监测附件，可直接安装在油浸变压器或储油柜的预留接口上，用于感知内部压力变化并在达到设定值时发出干接点信号。该装置由不锈钢波纹管、微动开关、调节机构及铝制壳体组成，整体防护等级 IP56，可在 -40 °C 至 +65 °C 的环境中持续工作。PR1 既可作为 DGPT2 系列油气指示器的选配部件，也能单独用于仅需压力报警的场合。其结构设计简洁，所有调节部件均外露于壳体顶部，便于现场整定与测试。

功能特点

波纹管作为压力敏感元件，与变压器内部油腔直接连通，当压力上升至设定值时，波纹管产生位移并推动微动开关动作，输出转换接点信号。设定点通过顶部旋钮连续可调，调节范围为 0–500 mbar，分辨刻度 10 mbar，设定完成后可用铅封锁定，防止误动。微动开关为 SPDT 型，可同时提供常开与常闭端子，兼容 AC 250 V-0.5 A 及 DC 24 V-3 A 负载。PR1 内部无电子元件，无需外接电源，即使系统失压仍可正常报警。壳体顶部配有测试按钮，按下即可模拟过压，方便现场回路校验。

选型指南

用户在订购时需确认接口规格、设定范围及引线长度。标准接口为 M20×1.5 外螺纹，可直接旋入变压器箱盖或储油柜预留孔；若现场为 DN25 法兰，可增配转接板。设定范围常规为 0–500 mbar，亦可按需求提供 0–700 mbar 特殊量程。引线默认 250 mm AWG22 镀锡铜线，可延长至 500 mm 或 1000 mm。海洋或高腐蚀环境建议选用 AISI 316L 全不锈钢壳体，并配氟橡胶密封圈。若与 DGPT2 共同使用，则 PR1 作为 2P 选项内置于装置内部，无需单独安装。

技术参数

设定范围：0–500 mbar，连续可调，可选 0–700 mbar
设定精度：±10 mbar
回差：≤10 mbar
响应时间：≤5 ms
接点形式：SPDT（转换）
接点容量：250 V AC-0.5 A；24 V DC-3 A（阻性）
接触电阻：≤150 mΩ（初始值）
绝缘电阻：≥100 MΩ（500 V DC）
工频耐压：2 000 V AC，1 min
环境温度：-40 °C 至 +65 °C
介质温度：≤140 °C
壳体材质：铝阳极氧化或 AISI 316L
密封等级：IP56

重量：约 0.35 kg（铝壳体）

产品尺寸

PR1 外形为圆柱加顶部方盖结构。圆柱部分直径 60 mm，高度 55 mm；顶部方盖 70 mm×70 mm，厚度 15 mm。中心螺纹接口 M20×1.5，螺纹长度 12 mm，配有聚四氟乙烯垫片。调节旋钮位于方盖中央，直径 20 mm，高度 8 mm，带 0–500 mbar 刻度。测试按钮与接线端子布置在方盖两侧，端子间距 6.3 mm，可接 2.5 mm² 线鼻。整体安装高度 75 mm，侧向出线时所需空间 100 mm。

应用领域

PR1 适用于 6 kV 及以上油浸式电力变压器、配电变压器、牵引变压器、电炉变压器及整流变压器。在城市地下变电站、风电场升压站、光伏电站汇流站、轨道交通牵引变电站、海上油气平台、船舶配电系统等场合，均可作为独立压力报警或作为 DGPT2 的组成部分使用。其干接点输出可直接接入保护装置、PLC、SCADA、报警灯或录波器，实现就地与远程双重提示。

​
