产品介绍

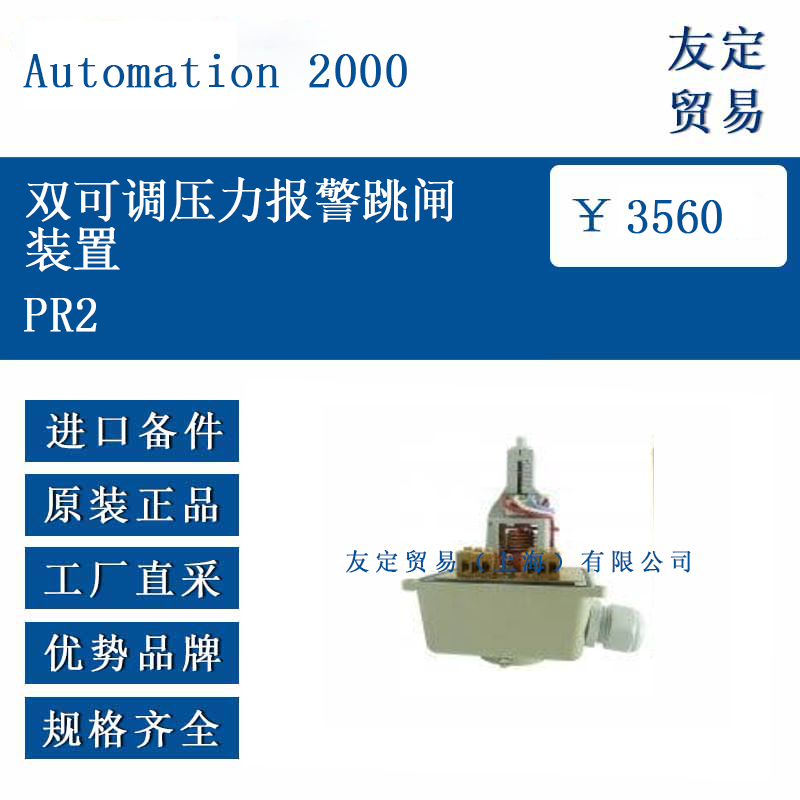

PR2 由法国 Automation 2000 设计制造，是一套专为油浸式变压器设计的机械式压力监控组件，包含两只独立可调的压力开关，分别用于报警与跳闸。装置通过不锈钢波纹管与变压器油腔直接连通，当内部出现压力异常升高时，两只开关可按不同设定值依次动作，输出无源干接点信号。PR2 可整体集成于 DGPT2 系列油气指示器内部，也能作为独立模块安装在储油柜或箱盖接口，适用于需要分级保护的场合。壳体与波纹管均采用耐油材料，整体防护等级 IP56，可在 -40 °C 至 +65 °C 环境中长期运行。
功能特点
两只压力开关共用一只不锈钢波纹管作为感压元件，第一只开关常设定在较低压力值，用于报警提示；第二只开关设定在更高压力值，用于跳闸或切除负载。两只开关的设定旋钮外露于盖板，可在 0–500 mbar 区间内分别连续调节，分辨刻度 10 mbar，整定后用铅封锁定，防止误动。每只开关均为 SPDT 型转换接点，可同时提供常开与常闭端子，兼容 AC 250 V-0.5 A 及 DC 24 V-3 A 负载。波纹管与壳体之间采用双重密封，第一重为氟橡胶 O 形圈，第二重为金属垫片，即使长期浸泡在绝缘油中也能保持密封。装置顶部配有手动测试按钮，可在不升压的情况下模拟动作，便于现场校验二次回路。
选型指南
用户在订购 PR2 时需确认接口规格、设定范围及引线长度。标准接口为 M25×1.5 外螺纹，可直接旋入变压器箱盖预留孔；若现场为 DN25 法兰，可配 PR2-B 附加法兰。常规设定范围为 0–500 mbar，可定制 0–700 mbar 版本。引线默认 250 mm AWG22 镀锡铜线，可选 500 mm 或 1000 mm。海洋或高腐蚀环境建议选用 AISI 316L 壳体与氟橡胶密封件；低温环境可改用硅橡胶密封圈，但需注明工作温度。若需与 DGPT2 共同使用，则 PR2 作为 2P 或 2PD 选项内置于装置内部，无需单独开孔。
技术参数
设定范围：0–500 mbar，可选 0–700 mbar
设定精度：±10 mbar
回差：≤10 mbar
响应时间：≤5 ms
接点形式：2×SPDT（每只常开+常闭）
接点容量：250 V AC-0.5 A；24 V DC-3 A（阻性）
接触电阻：≤150 mΩ（初始值）
绝缘电阻：≥100 MΩ（500 V DC）
工频耐压：2 000 V AC，1 min
环境温度：-40 °C 至 +65 °C
介质温度：≤140 °C
壳体材质：铝阳极氧化或 AISI 316L 可选
密封等级：IP56
重量：约 0.48 kg（铝壳体）
产品尺寸
PR2 外形呈圆柱加顶部方盖结构。圆柱部分直径 70 mm，高度 60 mm；顶部方盖 80 mm×80 mm，厚度 15 mm。中心螺纹接口 M25×1.5，螺纹长度 12 mm，配聚四氟乙烯垫片。两只调节旋钮位于方盖中央，直径 20 mm，高度 8 mm，带 0–500 mbar 刻度。测试按钮与接线端子布置在方盖两侧，端子间距 6.3 mm，可接 2.5 mm² 线鼻。整体安装高度 90 mm，侧向出线所需空间 110 mm。
应用领域

PR2 适用于 6 kV 及以上油浸式电力变压器、配电变压器、牵引变压器、电炉变压器及整流变压器。在城市地下变电站、风电场升压站、光伏电站汇流站、轨道交通牵引变电站、海上油气平台、船舶配电系统等场合，均可作为独立压力报警跳闸或作为 DGPT2 的组成部分使用。其两路无源干接点输出可分别接入继电保护装置、PLC、SCADA、报警灯或断路器分闸回路，实现就地与远程双重提示，同时满足分级保护要求。

​
