产品介绍

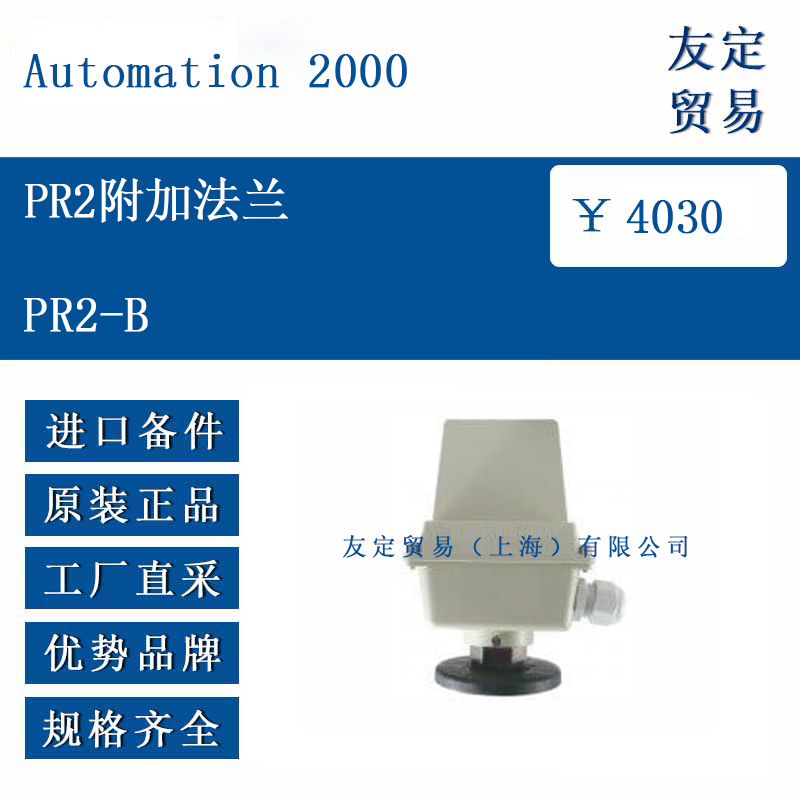

PR2-B是法国Automation 2000为PR2双可调压力报警跳闸装置提供的过渡安装部件，用于在变压器或储油柜的现有开口与PR2本体之间建立机械与密封连接。该法兰采用整体车削工艺，材料可按需求选择AISI 304或AISI 316L不锈钢，表面经机械抛光或电化学钝化处理，适合陆上和海洋环境。法兰一侧与PR2压力接口配合，另一侧可直接焊接或螺栓固定于客户预留的DN25、DN32或M60×2接口，避免现场二次开孔。

功能特点

PR2-B法兰的密封面采用双级设计：第一级为Viton氟橡胶平垫圈，第二级为金属对金属接触面。当螺栓紧固时，垫圈先被压缩形成初始密封，随后金属面贴合，即使在油液长期浸泡或温差变化剧烈的情况下也能保持低泄漏率。法兰外缘设有定位凸台，与PR2本体的防转槽配合，防止运行过程中的旋转松动。法兰上表面预留铅封孔，调试完成后可铅封设定点，避免非授权调整。所有边角均倒钝，降低运输与安装过程中的划伤风险。

选型指南

订货时需确认接口规格、材料等级及配套螺栓。标准配置为DN25 PN10法兰，螺栓圆直径85 mm，孔径7 mm，厚度12 mm；若现场为DN32或M60×2螺纹，可定制转接板。海洋或化工环境推荐316L材质并配氟橡胶垫圈，低温场合可改用硅橡胶垫圈。若需与DGPT2共同安装，应确认法兰高度不超过20 mm以避免干涉。制造方可按整包供货，包含螺栓、垫片及防护盖，减少现场备件种类。

技术参数

法兰材质：AISI 304或AISI 316L
表面处理：机械抛光Ra≤0.8 μm或电化学钝化
密封垫圈：Viton氟橡胶，硬度Shore A 75，耐温–40 °C至+140 °C
法兰标准：DN25 PN10，可选DN32或M60×2螺纹转接
螺栓孔数：3孔120°或4孔90°
螺栓孔直径：7 mm
定位凸台高度：2 mm，外径42 mm
厚度：12 mm
绝缘电阻：≥100 MΩ（500 V DC，法兰与PR2本体间）
工作压力：0–700 mbar，短时可达1 bar
温度范围：–40 °C至+140 °C（连续）

重量：约0.15 kg（304材质）

产品尺寸

PR2-B法兰外径85 mm，中心通孔27 mm，厚度12 mm。螺栓孔分布圆直径65 mm，孔径7 mm，便于现场使用标准M6螺栓。法兰上表面设有2 mm高定位凸台，外径42 mm，与PR2底座防转槽配合。下表面加工3 mm深密封槽，用于嵌入Viton垫圈。整体高度12 mm，与PR2组合后总高度不超过90 mm，占用空间小，适合紧凑型安装。

应用领域

PR2-B附加法兰适用于6 kV及以上油浸式电力变压器、配电变压器、电炉变压器、牵引变压器及整流变压器。在城市地下变电站、风电场升压站、光伏电站汇流站、轨道交通牵引变电站、海上油气平台、船舶配电系统等场合，均可通过该法兰快速将PR2压力报警跳闸装置集成到现有接口，缩短施工时间，降低漏油风险，同时满足分级保护要求。

​
