产品介绍

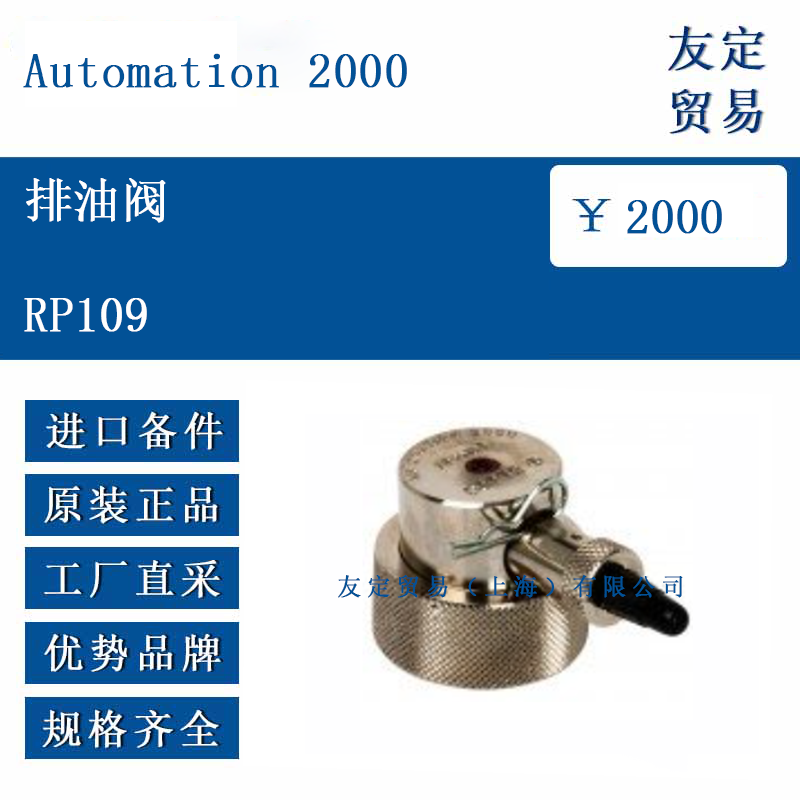

RP109 由法国Automation 2000设计制造，是一款用于油浸式变压器、电抗器及储油柜的机械式排油与取样阀。阀体采用镀镍黄铜整体锻造，内部流道直通，可在不拆卸管路的情况下完成排油、取样或注油操作。阀口配有旋转手柄及可替换密封垫，适合长期浸没在矿物油、硅油或酯基液体中。RP109 可作为DGPT2系列油气指示器的配套排放口，也可独立安装在箱体或储油柜底部，为运维人员提供安全的油液通道。
功能特点
阀芯为锥面密封结构，手柄旋转90°即可全开或全关，操作力矩小于2 N·m，便于现场快速启闭。阀体两侧均设外螺纹接口，一侧接变压器，另一侧可连接软管或快插接头，减少排油过程中油液飞溅。阀座嵌入Viton氟橡胶垫圈，经压缩后可耐受-40 °C至+140 °C的介质温度，长期保持回弹。手柄顶部预留铅封孔，调试完成后可铅封，防止误操作。阀体表面滚花设计，增加握持力，亦可戴手套操作。对于需要泄压的场合，可选配内置弹簧式泄压阀芯，设定值由制造方在出厂前整定。
选型指南
用户订货时需确认接口规格、密封材质及泄压选项。标准接口为G1/2外螺纹，可选G3/4或M20×1.5；若与软管连接，可增配旋转接头。常规密封垫为Viton，若用于酯类或低温油液，可改用HNBR或硅橡胶。泄压型RP109-SO 在阀芯内部增设弹簧阀瓣，开启压力可在50–200 mbar之间指定，出厂后不可调。海洋环境建议选用AISI 316L不锈钢材质，并配氟橡胶垫圈。制造方可按整包供货，包含阀体、垫圈、防尘盖及安装说明。
技术参数
阀体材质：镀镍黄铜或AISI 316L
密封垫：Viton氟橡胶，硬度Shore A 75
接口螺纹：G1/2、G3/4、M20×1.5可选
通径：8 mm
最大工作压力：1 bar（表压）
介质温度：-40 °C 至 +140 °C
开启扭矩：≤2 N·m
泄压型开启压力：50–200 mbar，容差±15 %
重量：约0.08 kg（黄铜）
表面处理：镀镍层厚度≥8 μm
产品尺寸
RP109 全长65 mm，六角对边24 mm，阀体螺纹长度15 mm，手柄直径28 mm，高度24 mm。全开时手柄与阀体成90°，关闭时与阀体平行。阀口中心至安装面距离30 mm，适合在狭窄空间安装。泄压型RP109-SO 长度增加8 mm，泄压孔位于阀体侧面，孔径3 mm，配防尘帽。
应用领域

RP109 排油阀适用于6 kV及以上油浸式电力变压器、配电变压器、电炉变压器、牵引变压器及整流变压器。在城市地下变电站、风电场升压站、光伏电站汇流站、轨道交通牵引变电站、海上油气平台、船舶配电系统等场合，均可作为排油、取样或注油接口。其无火花机械结构及耐油密封性能，满足长期运行与维护需求。

​
