产品介绍

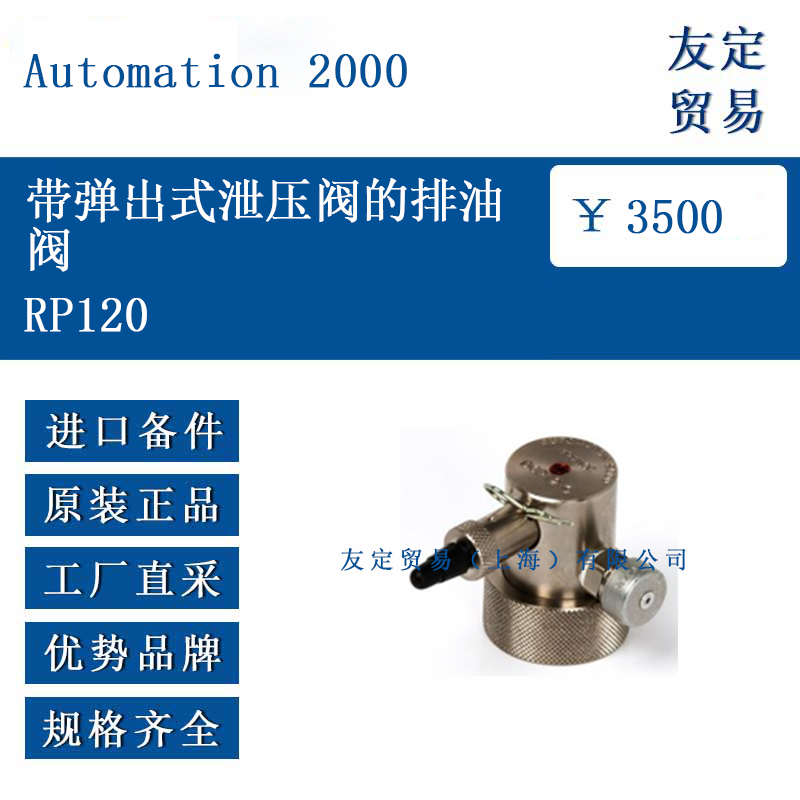

RP120 由法国Automation 2000设计制造，是在标准排油阀基础上集成弹出式泄压阀的复合组件，可直接安装在DGPT2油气指示器或变压器、储油柜的预留接口处。阀体与泄压机构共用同一流道，尺寸紧凑，既能在日常运维中完成排油、取样、注油操作，又可在内部压力异常时自动开启，释放过量压力，保护油箱结构。阀体、阀盖及所有承压部件均采用AISI 316L不锈钢整体锻造，表面经电化学钝化处理，适用于盐雾、潮湿及一般化学腐蚀环境。
功能特点
RP120 采用同轴布置：外层为手动排油阀，内层为弹簧加载的泄压阀瓣。排油阀部分沿用90°旋转启闭的锥面密封结构，手柄关闭时，阀芯与阀座间嵌入Viton氟橡胶垫圈，形成主密封。泄压功能由内置弹簧控制，开启压力可在50–250 mbar之间按用户要求整定，整定后铅封锁定，防止误调。当油箱内压力升高至设定值时，阀瓣自动弹起，油液经侧向孔排出，压力回落后阀瓣在弹簧作用下复位，无需人工干预。手柄顶部刻有方向标识，便于在戴手套或弱光条件下快速判断开关状态。阀体侧面预留泄压孔防尘罩，运输或停机时旋紧，防止异物进入。
选型指南
订货时需确认接口螺纹、泄压开启压力、密封材质及附件。标准接口为G1/2外螺纹，可选G3/4或M20×1.5；若需与软管连接，可增配旋转接头。泄压开启压力默认为150 mbar，可按50 mbar步进调整。常规密封垫为Viton，介质温度低于-25 °C或高于130 °C时，可改用HNBR或全氟醚橡胶。海洋或化工环境默认配不锈钢防尘罩及挂链；若现场空间受限，可定制短柄或无柄结构。制造方可按整包供货，含阀体、垫圈、防尘罩、安装说明及扭矩提示标签。
技术参数
阀体材质：AISI 316L，整体锻造
表面处理：电化学钝化，Ra≤0.8 μm
密封垫圈：Viton氟橡胶，硬度Shore A 75
接口螺纹：G1/2、G3/4、M20×1.5可选
通径：10 mm
最大工作压力：1 bar表压
泄压开启压力：50–250 mbar，容差±10 mbar
复位压力：不小于开启压力的80 %
启闭扭矩：≤3 N·m
介质温度：-40 °C至+140 °C
盐雾试验：1000小时无红锈
防护等级：IP66（配防尘罩）
重量：约0.12 kg
产品尺寸
RP120全长92 mm，六角对边27 mm，螺纹长度15 mm。手柄直径30 mm，高度26 mm；泄压阀瓣弹出时额外伸出6 mm。泄压侧向孔径6 mm，配不锈钢防尘罩，外径34 mm，旋紧后增加高度8 mm。短柄版本全长缩短至68 mm，适合狭窄柜体。
应用领域
RP120 适用于6 kV及以上油浸式电力变压器、配电变压器、电炉变压器、牵引变压器及海上风电升压变、化工配电装置、船舶配电系统等。在盐雾、潮湿、酸碱气体或温差剧烈变化的场所，可作为排油、取样、注油接口及过压保护装置，满足长期免维护需求。
​
