产品介绍

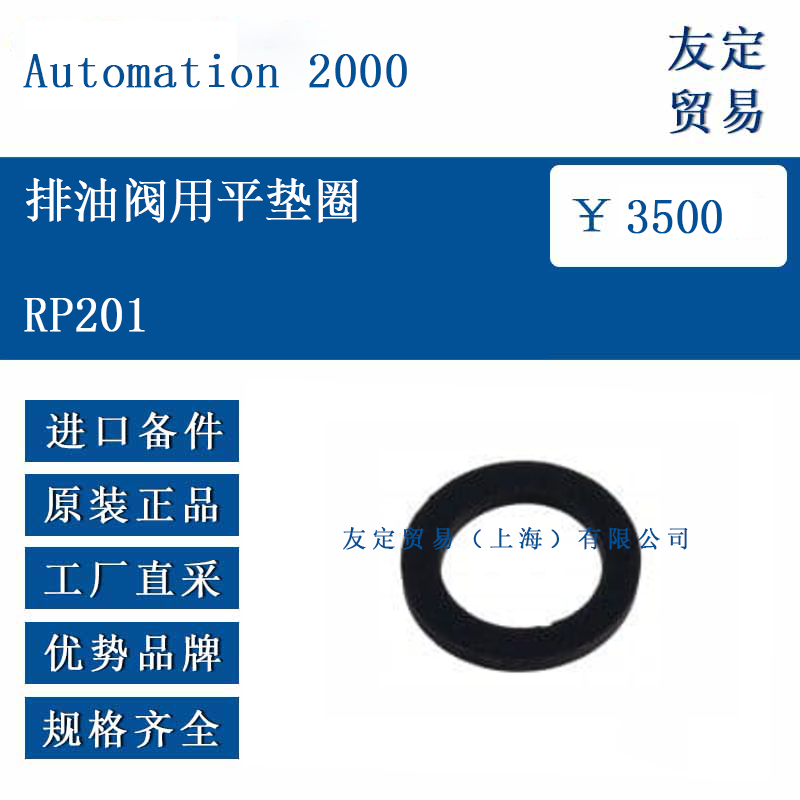

RP201 是法国Automation 2000为排油阀、排水龙头及同类螺纹接口设计的可更换平面密封垫圈，用于确保油液在静态或轻微脉动工况下不发生渗漏。该垫圈采用一次模压成型，厚度及外径公差控制在机械加工级精度，可直接嵌入阀体与法兰或阀体与螺母之间的密封槽内，也可作为维修包单独更换。RP201 与RP109、RP115、RP120 等排油阀系列及DGPT2 系列油气指示器原装排水阀完全兼容，适合矿物油、硅油及酯基绝缘液体环境。

功能特点

RP201 为扁平环形结构，无金属骨架，压缩后回弹性能稳定，可在温度循环及轻微振动工况下保持密封。垫圈两侧表面经微磨毛处理，增加与金属面的贴合度，减少微渗漏风险。材料选用耐油氟橡胶，配方中加入抗老化剂，可在-40 °C 至 +140 °C 范围内长期工作而不硬化或软化。垫圈边缘倒圆，便于安装时定位，避免剪切损伤。每批次均经压力泄漏测试，测试介质为变压器油，测试压力为1 bar，保压5分钟无可见泄漏。

选型指南

用户在订购RP201 时需确认接口尺寸、材料等级及数量。标准规格为内径10 mm、外径22 mm、厚度2 mm，适用于G1/2 螺纹阀体；若接口为G3/4 或M20×1.5，可定制外径26 mm 或28 mm，厚度1.5 mm 或2.5 mm。常规材料为Viton FPM，若介质含酯类或低温需求，可改用HNBR 或EPDM。海洋或化工环境可指定全氟醚橡胶，订货时需说明工作温度及化学兼容性。制造方提供散装或维修包两种供货形式，维修包内含垫圈、安装提示及扭矩建议标签。

技术参数

材质：Viton氟橡胶，黑色
硬度：Shore A 75 ±5
密度：1.83 g/cm³
拉伸强度：≥8 MPa
断裂伸长率：≥150 %
压缩永久变形：≤15 %（100 °C，22小时，25 %压缩）
工作温度：-40 °C 至 +140 °C
耐油性：IRM903 100 °C，72小时体积膨胀 ≤5 %
密封压力：≤1 bar（静态）
尺寸公差：外径 ±0.2 mm，厚度 ±0.1 mm

颜色标识：黑色，边缘激光刻型号

产品尺寸

RP201 内径10 mm，外径22 mm，厚度2 mm，环形宽度6 mm。外缘倒角0.5×45°，内孔倒圆R0.3，便于安装定位。G3/4 定制版外径26 mm，厚度2 mm；M20×1.5 定制版外径28 mm，厚度1.5 mm。每片重量约2.5 g，散装100片/袋，维修包10片/袋。

应用领域

RP201 平垫圈适用于6 kV 及以上油浸式电力变压器、配电变压器、电炉变压器、牵引变压器、海上风电升压变、化工配电装置、船舶配电系统等的排油阀、排水阀、取样阀接口。在盐雾、潮湿、酸碱气体或温差剧烈变化的场所，可作为定期维护或现场检修的密封备件，确保油液不渗漏，延长设备检修周期。

​
