产品介绍

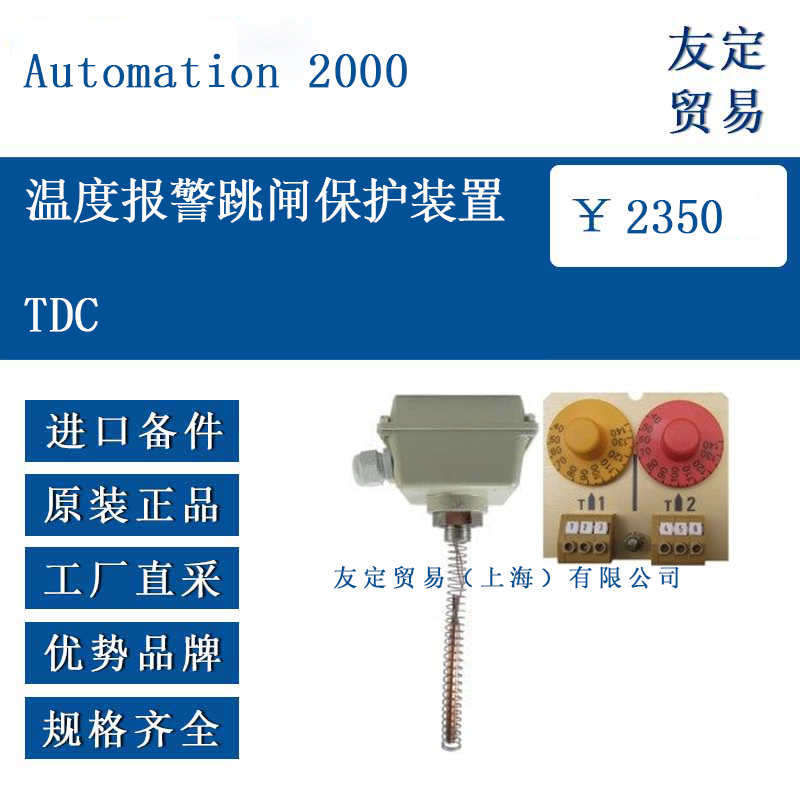

TDC 由法国Automation 2000设计制造，是一套用于油浸式变压器的独立式温度监控单元，通过液体膨胀式恒温器实现对电介质温度的两级保护：第一级报警，第二级跳闸。装置可直接安装在变压器油箱或储油柜的M60×2 螺纹接口，也可通过配套法兰接入温度计套管。外壳采用AISI 304 不锈钢，透明观察窗为防紫外线聚酰胺，防护等级IP56，可在-40 °C 至+65 °C 的环境中稳定工作。
功能特点
TDC 内置两只独立恒温器，设定温度在40 °C 至140 °C 之间连续可调，差值可由用户自行分配，出厂前铅封固定。每只恒温器均配置SPDT 转换触点，可同时提供常开和常闭端子，便于接入报警灯、PLC 或断路器分闸回路。机构带有环境温度补偿，减少季节温差引起的漂移。透明刻度盘直径50 mm，指针带最大温度记忆功能，方便运维人员读取历史峰值。装置顶部设有手动试验按钮，按下即可模拟超温动作，验证二次回路完整性。
选型指南
订购时须说明接口形式、设定温度、触点容量及引线长度。标准接口为M60×2 外螺纹，可选法兰转接板，螺纹长度15 mm。设定温度常规为90 °C 报警、110 °C 跳闸，可按5 °C 步进调整。引线默认250 mm AWG22 镀锡铜线，可延长至1000 mm。海洋或化工环境可选AISI 316L 外壳及氟橡胶密封圈。若与DGPT2 共用安装孔，需确认空间是否足够。
技术参数
恒温器数量：2 只独立
设定范围：40 °C –140 °C
设定精度：±2.5 °C
回差：≤5 °C
触点形式：SPDT ×2
触点容量：250 V AC-0.5 A ；24 V DC-3 A
绝缘电阻：≥100 MΩ（500 V DC）
工频耐压：2000 V AC-1 min
外壳防护：IP56
环境温度：-40 °C –+65 °C
介质温度：≤140 °C
表盘直径：50 mm
记忆指针：机械式，手动复位
重量：约0.35 kg
产品尺寸
TDC 外径97 mm，高度110 mm，螺纹接口M60×2，螺纹长度15 mm。顶部观察窗高度20 mm，整体安装高度125 mm。电缆出口位于侧面，中心距底部58 mm，出线空间直径53 mm。
应用领域

TDC 适用于6 kV 及以上油浸式电力变压器、配电变压器、电炉变压器、牵引变压器，以及海上风电升压站、光伏电站汇流站、轨道交通牵引变电站、船舶配电系统等。其两级温度信号可直接接入保护装置、SCADA 或报警系统，实现就地与远程双重提示，满足运行维护规范。

​
