产品介绍

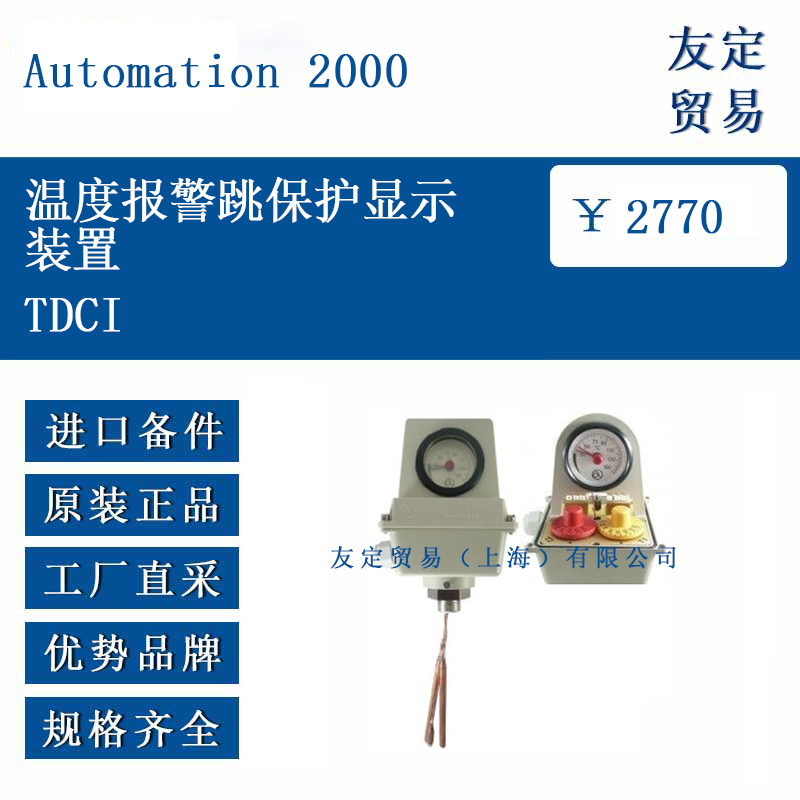

TDCI 是一套由法国Automation 2000 设计并生产的机械式温度监控单元，用于油浸式变压器、电抗器或储油柜的温度报警与跳闸保护。装置将液体膨胀恒温器、指针表盘与机电转换触点整合在同一壳体内，可直接读取当前温度，同时在温度越限时输出两级干接点信号。壳体由AISI 304 不锈钢制成，透明视窗采用经紫外线稳定处理的聚酰胺，整体防护等级IP56，可在-40 °C 至+65 °C 的环境中长期运行。标准接口为M60×2 外螺纹，也可通过TDC-B 附加法兰与DN50 或DN65 法兰连接，满足现场不同安装需求。
功能特点
TDCI 内置两只独立恒温器，用户可将其分别设定在报警和跳闸温度，设定范围40 °C 至140 °C，设定完成后由铅封锁定，防止误改。每只恒温器均提供SPDT 转换触点，可同时输出常开与常闭信号，方便接入报警灯、PLC 或断路器分闸回路。直径50 mm 的指针表盘带有机械记忆针，可记录运行期间的最高温度，复位需手动完成。表盘外圈设有红色标记区，便于远距离观察。顶部配有试验按钮，按下即可模拟超温动作，验证二次回路完整性。温度计套管与恒温器共用同一油腔，减少变压器开孔数量，降低漏油风险。
选型指南
订购TDCI 时需说明接口形式、设定温度、触点容量及引线长度。标准配置为M60×2 外螺纹，深度15 mm；若现场为法兰安装，可配TDC-B 附加法兰。设定温度常见为90 °C 报警、110 °C 跳闸，可按5 °C 步进调整。引线默认250 mm AWG22 镀锡铜线，可延长至1000 mm。海洋或化工环境建议选用AISI 316L 外壳及氟橡胶垫圈；若需远程温度信号，可增配Pt100 传感器，通过三线或四线制输出。制造方提供整装或分装供货，含安装螺栓、垫片、校准证书及扭矩提示标签。
技术参数
恒温器数量：2 只独立
设定范围：40 °C –140 °C
设定精度：±2.5 °C
回差：≤5 °C
触点形式：SPDT ×2
触点容量：250 V AC-0.5 A；24 V DC-3 A
绝缘电阻：≥100 MΩ（500 V DC）
工频耐压：2000 V AC-1 min
表盘直径：50 mm
记忆指针：机械式，手动复位
外壳防护：IP56
环境温度：-40 °C –+65 °C
介质温度：≤140 °C
接口螺纹：M60×2，深度15 mm
重量：约0.42 kg
产品尺寸
TDCI 整体高度125 mm，最大外径97 mm。表盘突出部分直径50 mm，厚度20 mm，中心距安装面110 mm。六角对边36 mm，适合标准扳手。法兰安装时，整体高度增加12 mm，侧向出线空间直径53 mm，便于电缆弯折。
应用领域

TDCI 适用于6 kV 及以上油浸式电力变压器、配电变压器、电炉变压器、牵引变压器，以及海上风电升压站、光伏电站汇流站、轨道交通牵引变电站、船舶配电系统等。两级温度信号可直接接入继电保护装置、SCADA、报警灯或断路器分闸回路，实现就地与远程双重提示，满足运行维护规范。

​
