产品介绍

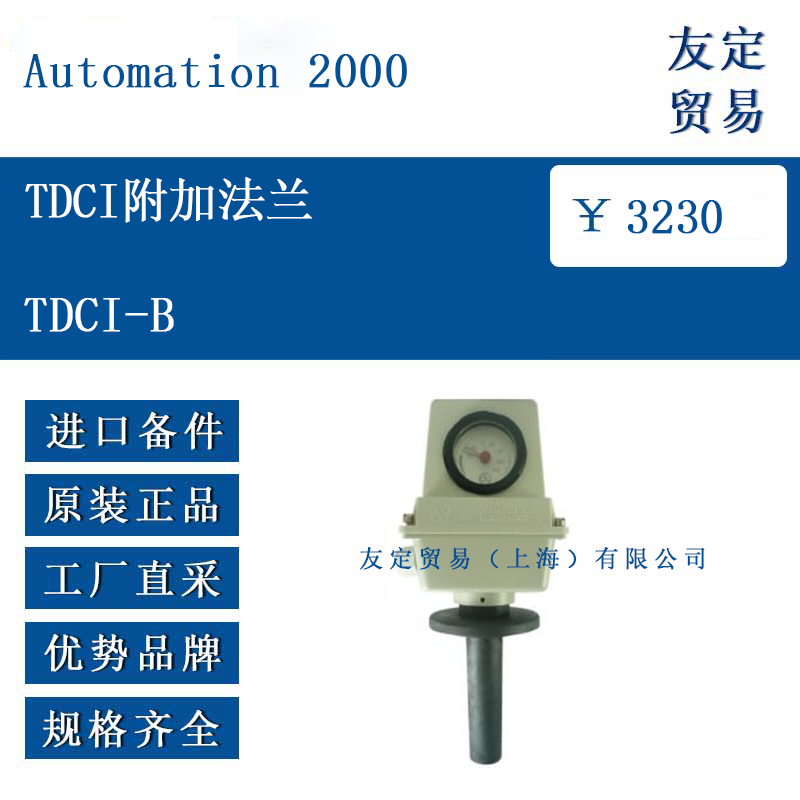

TDCI-B 是法国Automation 2000 针对油浸式变压器状态监测需求而开发的附加法兰组件，可与DGPT2®系列保护继电器配合使用，也可单独安装在变压器或储油柜的预留接口上。该组件通过标准化法兰接口，将机械式继电器、传感器或连接管路稳固地固定于设备本体，并提供可靠的密封与走线通道。其结构设计以模块化思路为核心，用户可根据现场空间、介质类型及布线方式选择不同长度与材质的配套零件，实现“按需组合、快速安装”的目标。
功能特点
TDCI-B 采用AISI 304 不锈钢整体加工，壳体与密封面一次成型，避免焊接应力导致的形变；配合Viton®平面垫片，可在–40 °C 至 +140 °C 的介质温度范围内保持弹性密封。法兰外径85 mm，中心定位圆直径97 mm（±2 mm），与DGPT2®、DGPT2-IB 及其它同规格接口兼容。法兰底部预留60 mm 温度计套管，可直接插入Pt100 或流体膨胀式温度计，也可换装盲塞以封闭孔道。顶部设有M25×1.5 电缆压盖，内部端子排间距6 mm，单端子可接4 mm² 导线；端子与壳体之间绝缘电阻大于20 MΩ（500 VDC），耐压2 000 VAC/1 min。TDCI-B 的固定方式沿用三点或四点钩形螺栓结构，配合30 Nm 拧紧力矩即可实现均匀压紧，拆装时无需特殊工具。整体防护等级IP56，IK07 抗冲击能力，适用于户外或船舶甲板等场合。
选型指南
用户在选择TDCI-B 时需确认以下要素：
变压器或储油柜接口尺寸是否为60 mm 通孔；若孔径不符，需额外订购变径法兰。
介质温度是否长期超过140 °C，如超过，应选用HT 高温版本（可耐受170 °C）。
是否需要集成温度测量：若已另配温度计，可取消套管；若需Pt100，应注明三线或四线制连接方式。
电缆进出方向：标准压盖位于顶部，若安装空间受限，可旋转壳体90° 或180°，但需重新调整内部走线。
环境腐蚀等级：常规环境使用AISI 304 材质即可；若处于海洋大气或化学工业区，可选AISI 316L 版本，并搭配镀镍黄铜排水阀或316L 波纹软管。
技术参数
材质：壳体/法兰 AISI 304（可选AISI 316L）；密封垫片 Viton®；螺栓及固定钩 钢或不锈钢
密封面粗糙度：Ra 3.2 μm
额定压力：0.5 bar（相对），短时承压1 bar
介质温度范围：–40 °C … +140 °C（HT 版本–40 °C … +170 °C）
环境温度范围：–40 °C … +65 °C
防护等级：IP56 / IK07
绝缘电阻：≥20 MΩ（500 VDC）
耐压：2 000 VAC / 1 min
端子排：12 或18 位，间距6 mm，适用导线1.5 mm² … 4 mm²
电缆压盖：M25×1.5，夹紧范围Ø13 … 18 mm，可选船用铠装型
接口螺纹：法兰底部 G1/2″ 内螺纹，供温度计或盲塞使用
固定螺栓分布圆：Ø97 mm（±2 mm），3×120° 或4×90°
紧固力矩：≤30 Nm
重量：约0.7 kg（不含附加配件）
产品尺寸
法兰外径85 mm，厚度12 mm；壳体高度（不含压盖）52 mm；温度计套管长度104 mm，外径自上而下由27 mm 过渡至24 mm；整体最大外径93 mm。安装时需在变压器盖上方预留至少148 mm 的垂直空间，以便拆装电缆压盖；水平方向需保证95 mm 的扳手回转半径。若配套DGPT2® 本体，二者总高度约225 mm；若再连接储油柜波纹软管，需额外增加软管弯曲半径（≥70 mm）。用户在现场布置管路时，应避开散热器、阀门手柄等突出部件，确保日常巡视与维护通道畅通。
应用领域
TDCI-B 主要服务于额定电压≤72.5 kV、容量几百kVA 至数百MVA 的油浸式电力变压器、电炉变压器及整流变压器。典型场景包括：
变电站新建或改造项目，需在原有油箱盖上增加气体继电器或温度探头；
工业厂矿自备电厂，需将旧式油位计替换为DGPT2® 综合保护单元；
船舶或海上平台，要求附加法兰具备抗盐雾能力并满足船级社规范；
风电、光伏升压站，设备分散、巡检周期长，TDCI-B 的IP56 防护可减少雨水侵入风险；
老旧变压器局部改造，利用TDCI-B 的快速接口，无需放油即可在运行间隙完成安装。
