产品介绍

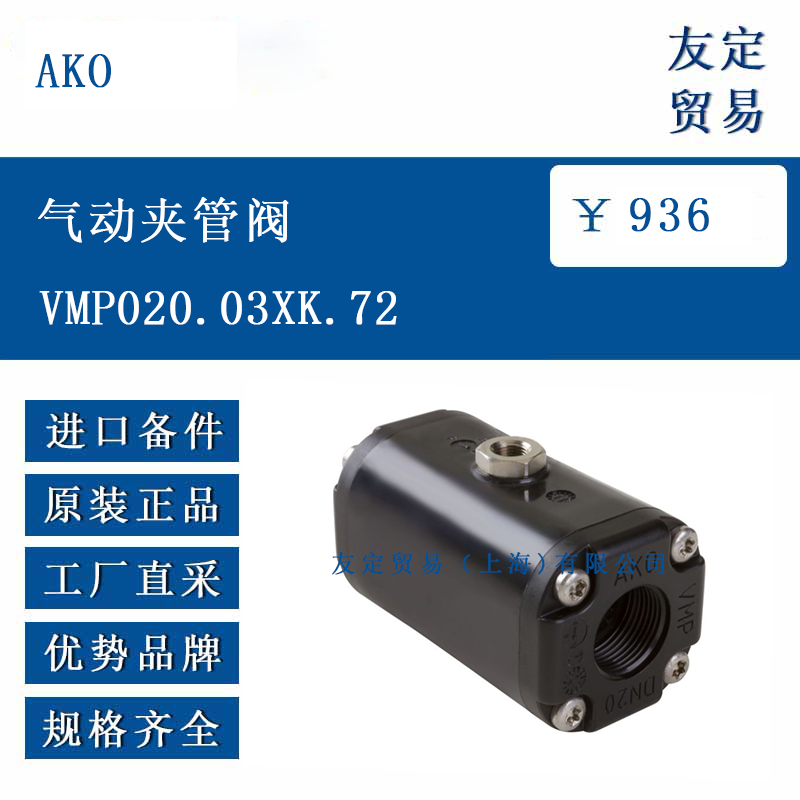

VMP020.03XK.72 由德国 AKO 公司生产，是一款采用压缩空气驱动的夹管阀，公称通径 20 mm，阀体和套管均按 DIN 标准设计，适用于含固体颗粒、粘稠或腐蚀性介质的截断与调节。阀门依靠外部气压使橡胶套管径向变形，实现零泄漏关闭；排气后套管依靠自身弹性恢复开启状态，流道全通径，压降降低。该型号出厂时附带铝质阀体和纤维增强橡胶套管，接口为螺纹连接，安装方向不受限制，可在线更换套管，维护简便。
功能特点
阀体由压铸铝制成，表面经阳极氧化处理，质量轻且耐腐蚀。套管选用耐磨橡胶，内衬纤维增强层，耐温范围 –10 °C 至 +80 °C，可短时达到 +100 °C，对砂浆、污水、粉体等介质具有良好的适应性。压缩空气通过顶部 DN15 接口进入阀盖与套管之间的腔体，0.2 MPa 即可实现全关，0.4 MPa 关闭更可靠，排气时间小于 0.5 s，启闭迅速。阀体两端为 RP 3/4 内螺纹，可直接与管道或软管连接，无需额外法兰。套管与介质隔离，无金属部件与流体接触，避免结垢与锈蚀。当套管磨损或老化时，松开四颗螺栓即可拆出旧套管，十分钟内完成更换，减少停机时间。
选型指南
选型时需确认管道通径与工作压力：VMP020 对应 DN20，适用压力 0–1.0 MPa；若介质温度超过 80 °C，可选 EPDM 或氟橡胶套管；若介质含尖锐颗粒，可选加厚耐磨型套管；若食品级要求，可选 FDA 认证橡胶。气源压力建议 0.4–0.6 MPa，低于 0.2 MPa 可能导致关闭不严，高于 0.6 MPa 会加速套管疲劳。安装空间需考虑阀体长度 125 mm 和高度 90 mm，必要时可选 VMP015 或 VMP025 调整通径。若需要位置反馈，可加装磁性开关或阀位指示器，订货时注明。
技术参数
公称通径：DN20（20 mm）
阀体材质：压铸铝，阳极氧化
套管材质：纤维增强丁腈橡胶（标准）
控制介质：压缩空气、氮气
气源压力：0.2–0.6 MPa
关闭压差：≥ 0.2 MPa
使用温度：–10 °C … +80 °C（短时 +100 °C）
泄漏等级：零泄漏（EN 12266-1 Rate A）
接口形式：RP 3/4 内螺纹
阀体长度：125 mm
阀体高度：90 mm
重量：0.55 kg
耗气量：0.15 L/次（0.4 MPa 时）
响应时间：开启 < 0.3 s，关闭 < 0.5 s
产品尺寸
整体长度 125 mm，两端 RP 3/4 螺纹中心距 110 mm；阀体宽度 65 mm，高度 90 mm；顶部气源接口 DN15 外螺纹，可旋转 360° 便于接管。安装时需在阀门两侧各留 50 mm 空间用于拆装套管，若管道为软管，建议加装管卡防止位移。
应用领域
VMP020.03XK.72 广泛用于水处理、化工、食品、矿业、造纸及气力输送系统，典型场景包括：污水厂污泥输送管线，利用夹管阀零泄漏特性实现泵后隔离；食品厂糖浆或果粒管线，套管材质符合食品级要求；化工厂酸碱废液，套管耐化学腐蚀；水泥厂散装粉体气力输送，阀门全开时无阻碍；矿业尾砂管线，可在线更换套管减少停机；实验室配料系统，通过调节气压实现无级节流。
​
