DCS 为 4‒20 mA 输入，可选 “420” 版本；若需要两路冗余输出，则 “420” 为本型号默认配置。再次根据动态响应要求选择截止频率：标准 1 kHz 适合静态或低速称重，2 kHz 适合快速压力或扭矩测量，30 kHz 选项供振动或冲击测试。第四核对供电电源：现场仅有 24 V DC 时可选用本型号；若仅有 12 V 系统，可对应选择 SG-KS-12E 系列。第五确认安装方式：本机为 22.5 mm 宽 DIN 导轨外壳，若需要螺钉固定或更小体积，可咨询工厂定制 PCB 板级模块。第六若使用场合存在强烈射频干扰，可订购附加屏蔽罩或选用屏蔽电缆并遵循 EMC 安装说明。

技术参数
通道数：1 路全桥输入
桥阻范围：300 Ω 至 10 kΩ
供电电压：18‒30 V DC，反极性保护
功耗：≤ 1.2 W
激励电压：5 V 或 10 V DC，出厂默认 10 V
激励电流：≤ 30 mA
输入灵敏度：0.5 mV/V 至 30 mV/V
增益范围：0.5‒10 倍连续可调
零点调整范围：±10 % 满量程
非线性：≤ 0.05 % FSO
温度漂移：≤ 0.01 % FSO / °C
模拟输出：0‒10 V（负载 ≥ 2 kΩ）与 4‒20 mA（负载 ≤ 500 Ω）
输出纹波：≤ 10 mVpp 或 0.1 % FSO
截止频率：2 kHz（可选 30 kHz）
隔离电压：500 V AC，1 min
EMC 等级：符合 EN 61326-1 工业环境
接线方式：弹簧端子，0.2‒2.5 mm²
外壳材质：铝型材，阳极氧化
防护等级：IP20（导轨安装后）
工作温度：–20 °C … +60 °C
储存温度：–40 °C … +85 °C
湿度：5 % … 95 % RH，无凝露
尺寸：宽 22.5 mm × 高 99 mm × 深 114.5 mm
重量：约 120 g

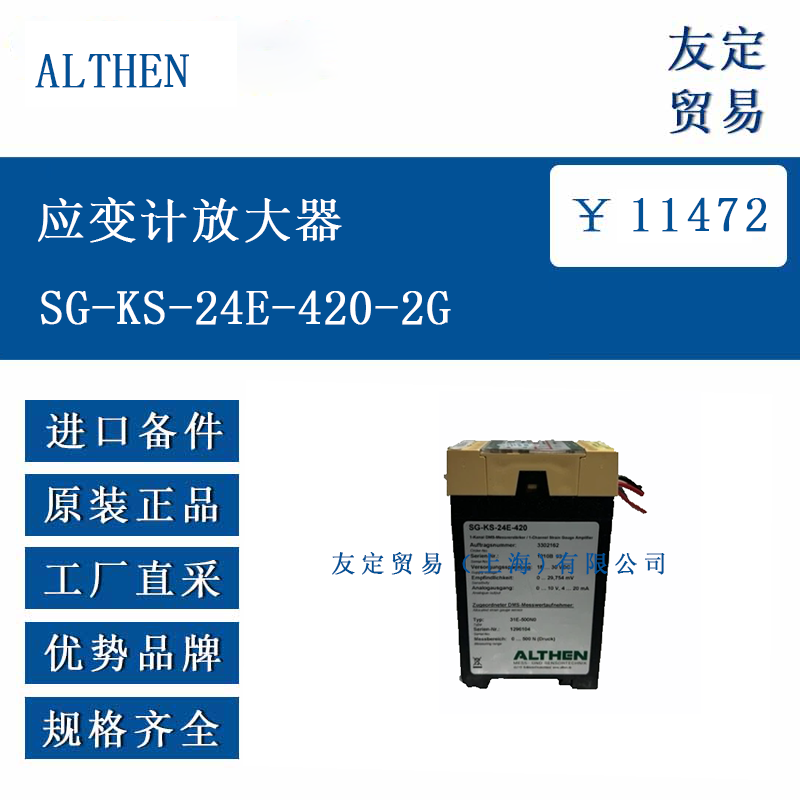

产品尺寸
模块厚度 22.5 mm 与标准断路器相同，可并排密集安装；高度 99 mm 与 DIN 导轨顶部齐平，深度 114.5 mm 含端子，不会突出柜门。正面留有 5 mm 直径电位器孔，侧面带 2 mm 高散热翅片，顶部与底部各有 4 个 2.5 mm² 弹簧端子，支持一进一出快速接线。安装时只需将背面卡扣压入 35 mm 导轨，拆卸时轻拉橙色释放杆即可滑出。若柜内空间紧凑，可旋转 90° 侧向安装，不影响散热。

应用领域
SG-KS-24E-420-2G 广泛应用于工业称重、力学测试、过程控制及结构健康监测。典型场景包括：料仓与平台秤，将 4‒20 mA 信号送入 PLC 实现配料控制；金属加工机床，通过 0‒10 V 输出监控切削力；液压压机，实时记录压制曲线；风力机组叶片载荷测试，2 kHz 截止频率可捕捉气流脉动；桥梁或起重机结构监测，与远程 I/O 组成分布式应变采集系统；汽车测试台架，测量悬挂或传动扭矩。模块化的 DIN 导轨设计使其能够方便地集成到现有控制柜，缩短项目周期并降低布线成本。
