产品介绍

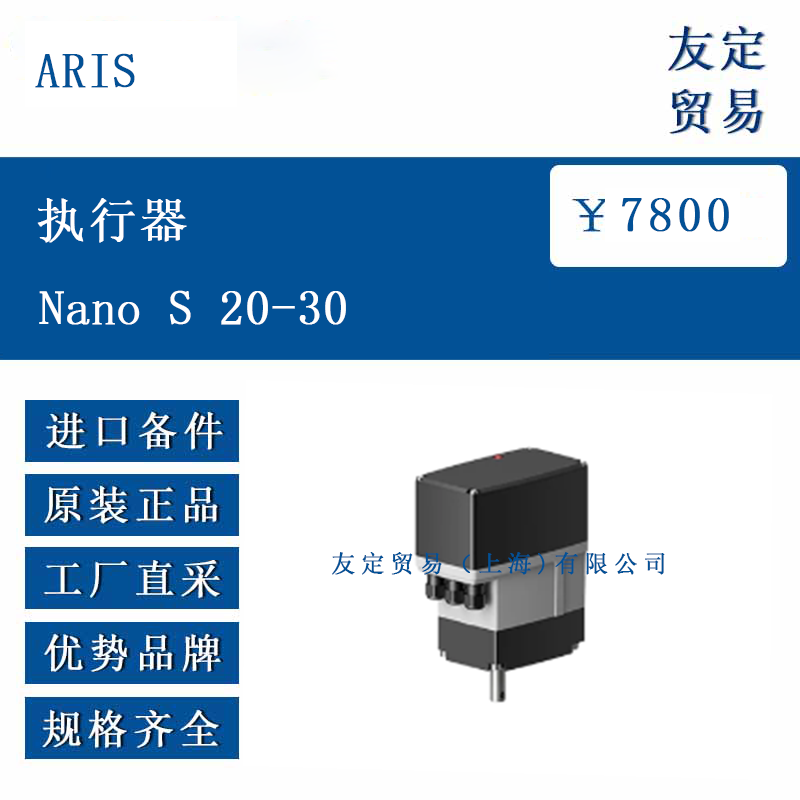

Nano S 20-30 隶属于德国 ARIS Stellantriebe GmbH 推出的 nano+ 系列，是一款结构紧凑的电动角行程执行器，额定扭矩 20 Nm，额定行程时间 30 s/90°。该型号采用同步电机驱动，配套金属正齿轮减速机构，壳体与端盖为压铸铝材并经过粉末涂装，可满足常规工业环境中的耐腐蚀要求。电机、减速机、行程开关及可选电子元件集成在一个密封腔体内，提供 IP65 标准防护，可选 IP66。执行器可直接安装在阀门、挡板或其他需要旋转驱动的机构上，通过外部开关量或模拟量信号进行控制，适用于连续运行或间歇操作场合。
功能特点
电机部分选用短路保护同步电机，短时过载后仍可自动恢复，无需额外热保护元件。减速机构采用金属正齿轮，齿轮比经过计算，使输出轴在 30 s 内完成 90° 旋转，满足多数调节阀或切断阀的时间要求。输出轴为不锈钢 1.4021，带标准四方头及盲孔，可选配 ISO 5211 F05/F07 法兰或圆轴带键槽，便于与阀杆或适配器连接。壳体内置两组可独立调节的机械凸轮开关，用于确定全开与全关位置，开关容量 250 V AC / 3 A，亦可选装四组开关或电位计。所有电气接口通过三只 M16×1.5 电缆引入装置实现，出厂时配有塑料闷盖，用户可根据现场布线需要更换为电缆密封接头。整机在 -15 °C 至 +60 °C 环境温度下可持续通电运行，如选装 PMR 加热器，则可扩展至 -40 °C 至 +80 °C。壳体内部采用终身润滑脂，无需后续补油，日常维护仅涉及外观清洁和电气连接检查。
选型指南
选型时需关注以下要素：扭矩与速度——20 Nm/30 s 为典型配置，若阀门扭矩曲线更高或更低，可参考同系列 05-30、10-30、25-30 等规格；供电电源——默认 230 V AC，若现场仅有 24 V DC，可选择 Nano S-DC 20-30 直流型号；控制方式——标准配置为三位点动，如需比例调节，可选配内置伺服板或外部定位器；反馈信号——除机械开关外，可增设 4-20 mA 输出、电位计或 Fail-Safe 功能；环境等级——标准 IP65，若用于粉尘或喷淋区域，可升级至 IP66；防爆需求——如需 Zone 2 或 Zone 22 环境，可订购 Ex 版本；安装方位——执行器可任意角度安装，但建议电机轴线高于水平线，防止冷凝水积聚；电缆长度——标准 1 m 引线，若控制柜距离较远，可加长至 5 m 或选用接线盒过渡。所有选件在订货时以代码形式附加于型号末尾，用户需与供应商确认交货周期。
技术参数
额定扭矩：20 Nm
额定行程时间：30 s/90°（50 Hz 电源），25 s/90°（60 Hz 电源）
行程角度：标准 90°，可选 10°–330° 或连续多圈
电机类型：同步电机（AC），短时工作制 S2-15 min
防护等级：IP65（标准），可选 IP66
环境温度：-15 °C … +60 °C（标准），-40 °C … +80 °C（带加热器）
壳体材质：压铸铝 EN AC-44200，粉末涂层
端盖材质：铝 EN AW-6060 T6，粉末涂层
输出轴材质：不锈钢 1.4021，四方 11 mm×11 mm×50 mm
机械开关：2× SPDT，250 V AC 3 A（标准），可选 4× SPDT
电位计：1 kΩ 或 10 kΩ（可选）
供电电压：230 V AC ±10 %，可选 115 V AC、24 V AC、24 V DC
功耗：运行 25 W，待机 5 W
电缆引入：3× M16×1.5，含塑料闷盖
重量：约 1.9 kg
使用寿命：≥ 20 万次全行程（常温常压工况）
产品尺寸
外形为长方体，高 74 mm、宽 145 mm、深 105 mm（不含手柄）。输出轴中心至壳体底面 36 mm，四方轴长 50 mm。侧面预留四个 Ø5.2 mm 安装孔，与 ISO 5211 F05 法兰孔距一致；顶部 M16 电缆引入装置至底面 25 mm。手柄高度 35 mm，可折叠并自动脱离输出轴，避免与阀门手轮干涉。若选装位置指示器，窗口位于顶部中央，刻度 0–90°，透明聚碳酸酯盖可徒手旋转调零。
应用领域

Nano S 20-30 可用于暖通空调系统中的蝶阀、球阀驱动，实现风量或水温调节；在食品饮料行业，配合卫生级蝶阀完成就地清洗（CIP）管路的通断；在水处理厂，驱动 DN25-DN50 隔膜阀或闸阀，完成药剂投加或过滤流程切换；在化工装置，用于腐蚀性气体管路的聚四氟乙烯衬里球阀；在楼宇自动化，通过楼宇管理系统（BMS）实现风机盘管或换热机组的远程控制；在电力行业，驱动烟气挡板或冷却水阀门，完成启停或负荷调节。该执行器体积小、重量轻，可直接安装在阀门上方，无需额外支架即可与管道系统形成一体化单元.

对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和专业的客户支持邮箱：trade@youdingsh.com；13764331204
