产品介绍

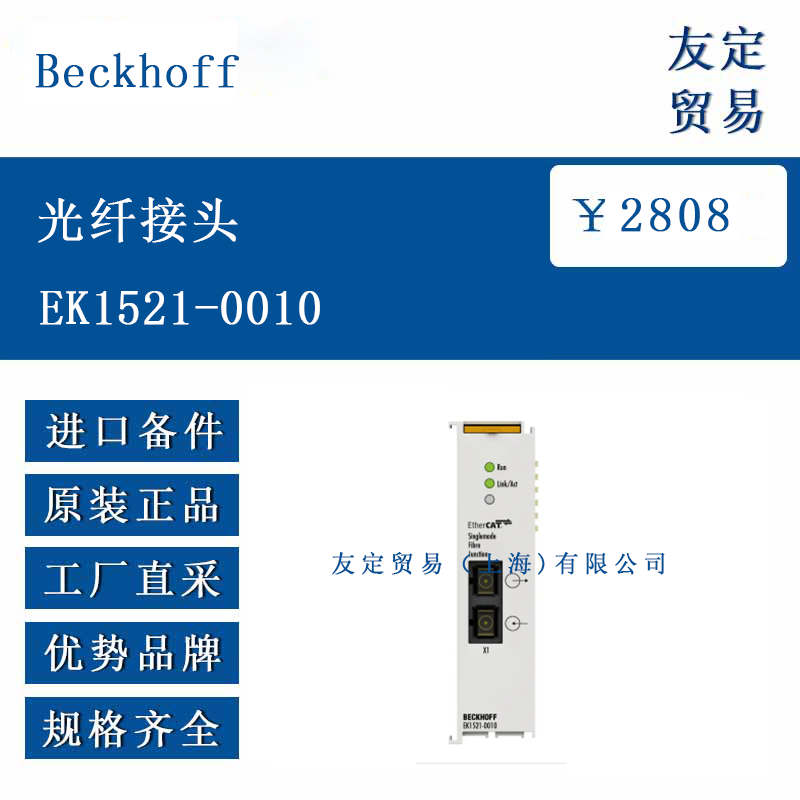

EK1521-0010 是德国 Beckhoff Automation 推出的单端口 EtherCAT 光纤扩展模块，用于将 100BASE-TX 电信号转换为 100BASE-FX 光信号，实现单模光纤传输。模块宽度 26 mm，可直接安装在 35 mm DIN 导轨上，与 EK1100、EK1501-0010 等耦合器配合使用，可把两个 EtherCAT 站点间的距离延长到 20 km。出厂内置 1310 nm 激光收发器，SC 双工接口，无需任何地址或协议配置即可投入运行。
功能特点
模块从 E-bus 取电，典型电流 350 mA，内部 DC-DC 电路与现场电源隔离，耐压 500 V。光口具备自动功率控制，发射功率 −15 dBm（2022 年前批次）或 −5 dBm（2023 年后批次），接收灵敏度 −25 dBm 或 −35 dBm，可在 9/125 μm 单模光纤上实现 20 km 无中继通信。链路状态由绿色 LED 指示，熄灭表示未连接，常亮表示已同步，闪烁表示正在传输数据。模块支持分布式时钟，可与任何支持 DC 的 EtherCAT 从站组成冗余环网；若环路中断，系统可自动切换至线性拓扑，保障数据连续。热插拔设计允许在系统运行期间更换模块，切换时间小于 1 s。外壳采用铝型材散热，工作温度 −25 °C 至 +60 °C，存储温度 −40 °C 至 +85 °C，相对湿度 95 % 无凝露。已通过 CE、UKCA、EAC、cULus、ATEX 及 IECEx 认证，可在 Zone 2 气体或 Zone 22 粉尘环境中使用。
选型指南
选型时需确认以下要素：光纤类型——单模 9/125 μm，若使用多模光纤请选择 EK1521；连接头——SC/PC 为标准配置，若现场已有 SC/APC 跳线，需加转接器；光纤距离——20 km 为最大理论值，实际需根据光纤衰减及接头损耗计算功率预算，建议预留 ≥3 dB 余量；耦合器——必须选用支持单模光纤的 EK1501-0010，否则无法实现 20 km 传输；环境温度——标准 −25 °C … +60 °C 已覆盖多数工业场合，若用于室外机柜，可加装加热器；安装方式——26 mm 宽度与标准端子一致，若机柜空间紧张，可选用 CU1123-0010 替代；认证需求——若项目要求 Zone 1 防爆，请改用 Ex d 系列耦合器。所有参数在订货时已固化，现场无法修改发射功率或波长。
技术参数
系统任务：EtherCAT 拓扑扩展，100BASE-FX 转换
传输介质：单模玻璃光纤 9/125 μm
波长：1310 nm
发射功率：−15 dBm 或 −5 dBm（依批次）
接收灵敏度：−25 dBm 或 −35 dBm（依批次）
链路预算：≥10 dB（20 km 典型值）
接口：SC 双工
传输速率：100 Mbit/s 全双工
延迟：典型 1 µs
配置：无需地址或拨码
电源：E-bus 5 V，典型 350 mA
隔离：500 V DC
尺寸：26 mm × 100 mm × 52 mm（宽 × 高 × 深）
重量：约 70 g
工作温度：−25 °C … +60 °C
存储温度：−40 °C … +85 °C
湿度：≤95 % 无凝露
防护等级：IP20
抗振性：符合 EN 60068-2-6
抗冲击：符合 EN 60068-2-27
EMC：符合 EN 61000-6-2 / EN 61000-6-4
认证：CE、UKCA、EAC、cULus、ATEX、IECEx
产品尺寸
模块采用 26 mm 宽、100 mm 高、52 mm 深的铝型材外壳，与 Beckhoff 12 mm 端子厚度对齐。正面左侧为 SC 双工光纤接口，右侧为绿色 RUN 与 LINK/ACT LED。顶部和底部各有一对卡扣，用于固定在 35 mm DIN 导轨上。侧面留有通风槽，保证内部激光器散热；端面预留 0.2 mm 间隙，便于并排安装时插拔光纤跳线。
应用领域

EK1521-0010 适用于楼宇自动化、过程控制、物流仓储、轨道交通及能源管理等需要远距离或电磁干扰较强场合的 EtherCAT 网络。典型场景包括：工厂楼层间通过单模光纤连接分布式 I/O，避免雷电感应；隧道掘进机与控制室之间 2 km 通信；光伏电站逆变器阵列 15 km 环网；港口岸桥与中控室 10 km 点对点链路；实验大楼跨越马路的车间数据采集。模块与标准 EtherCAT 端子混合使用，无需额外软件授权，工程人员只需在 TwinCAT 中确认链路状态即可完成调试。

​
