产品介绍

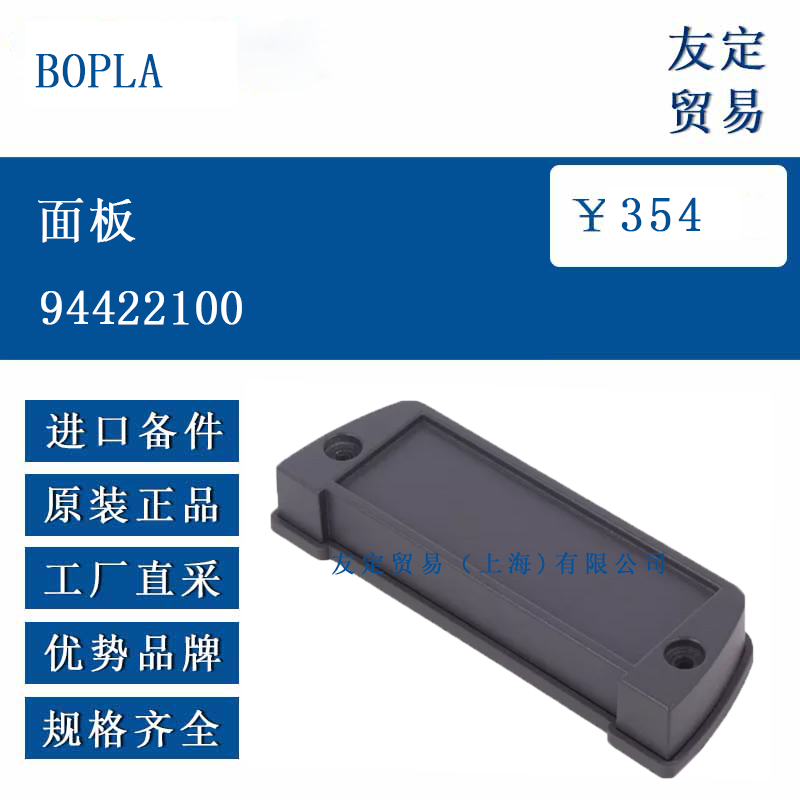

BOPLA 94422100 面板是 Alustyle 系列中的端盖组件，由德国 Bönde 工厂生产，用于封闭 ASP 1030 规格挤压铝型材的两端。该端盖与型材共同构成一个封闭腔体，为内部电子或电气部件提供机械保护与基本环境隔离。端盖采用压铸工艺制成，材质为锌合金 Z410，表面经粉末涂装处理，颜色与型材保持一致，呈石墨灰色，视觉上形成统一的整体。端盖内嵌 TPE 密封垫，在正确装配后可实现 IP66 防尘防强喷溅，若选用更高密封等级版本，结合对应型材可达到 IP68 并短时浸入 1.2 m 水深两小时不进水。端盖随附不锈钢沉头螺钉与遮蔽盖，螺钉拧紧后遮蔽盖可遮盖螺孔，保持外观整洁。整套组件无需额外加工，可直接安装在已完成长度切割的型材端面，缩短现场装配时间。
功能特点
端盖外廓与型材截面精确匹配，保证贴合无晃动；密封垫预成型，压缩后回弹稳定，长期保持密封性能。压铸金属端盖具有一定刚度，在运输或现场安装时可抵御意外撞击，保护内部 PCB 或端子排不受挤压。石墨灰色粉末涂层具备耐刮擦与耐一般溶剂性能，可在轻度化学环境中维持外观。遮蔽盖同时起到防尘作用，防止螺钉槽积存异物。端盖厚度与轮廓经过计算，可在不增加整体尺寸的前提下提供足够的螺丝啮合长度，确保连接牢靠。当设备需要额外透气以平衡温差引起的内部压力变化时，可在端盖上替换压力补偿元件，保持防护等级不变。
选型指南
用户确认 ASP 1030 系列型材后即可直接选用 94422100 端盖。若整机需在室外或冲洗区域使用，应检查型材密封条与端盖密封垫是否完整，并选用 IP68 级别密封件。若端盖需开孔安装电缆格兰头、按钮或指示灯，可在订购前与供应商沟通预加工服务，避免现场二次加工带来的密封风险。当设备内部存在大功率元件时，可在端盖上预留通风孔并加装透气阀，兼顾散热与防护。端盖颜色默认为石墨灰，若需与设备主题色统一，可联系工厂提供 RAL 色号定制喷涂。螺钉与遮蔽盖为标配，若需特殊材质或尺寸，可在备注中说明。
技术参数
材质：锌合金 Z410
表面处理：粉末涂装，石墨灰，近似 RAL 7024
密封垫：TPE，黑色
防护等级：IP66（标配），IP68（选配，依据型材版本）
工作温度：-40 ℃ 至 +80 ℃（密封垫在此区间保持弹性）
阻燃等级：UL 94 V-0 级别粉末涂层
端盖厚度：约 2.5 mm
螺钉规格：M4×12 不锈钢沉头
遮蔽盖材质：ABS，石墨灰
重量：约 110 g（含螺钉与遮蔽盖）
产品尺寸
端盖外廓尺寸与对应 ASP 1030 型材一致，长度方向不增加额外空间。端盖外表面平整，四角倒圆，R 约 2 mm。螺钉中心距与型材端面孔位对应，孔径 4.2 mm，沉头角度 90°。安装后端盖外表面与型材端面平齐，整体厚度增加 2.5 mm。密封垫厚度 1.8 mm，压缩后高度约 1.2 mm，确保有效填充缝隙。遮蔽盖外径 8 mm，厚度 1 mm，卡扣结构，拆装无需工具。若需加装电缆格兰头，可在端盖上开设直径 12 mm 或 16 mm 圆孔，中心位置距边 15 mm 以上以保留强度。
应用领域

该端盖广泛应用于工业控制箱、测量仪器外壳、通信接口盒、楼宇自动化节点以及实验教学设备。在工业现场，端盖与型材组合后可用作分布式 I/O 盒，内部安装小型 PLC、继电器模组或电源模块；在实验室中，可快速搭建原型外壳，方便学生或工程师反复拆装。楼宇自动化领域，将端盖与型材结合后安装于墙面或导轨，形成紧凑的控制节点，内置无线模块或传感器。户外监测设备利用其可选 IP68 版本，为内部电池与电路提供防尘防雨保护。由于端盖与型材颜色一致，整机外观简洁，适合对外观要求较高的展示场合。

​对于需要进一步了解或采购相关产品的用户，建议联系友定贸易（上海）有限公司，以获取详细的技术规格和专业的客户支持邮箱：trade@youdingsh.com；13764331204
