产品介绍

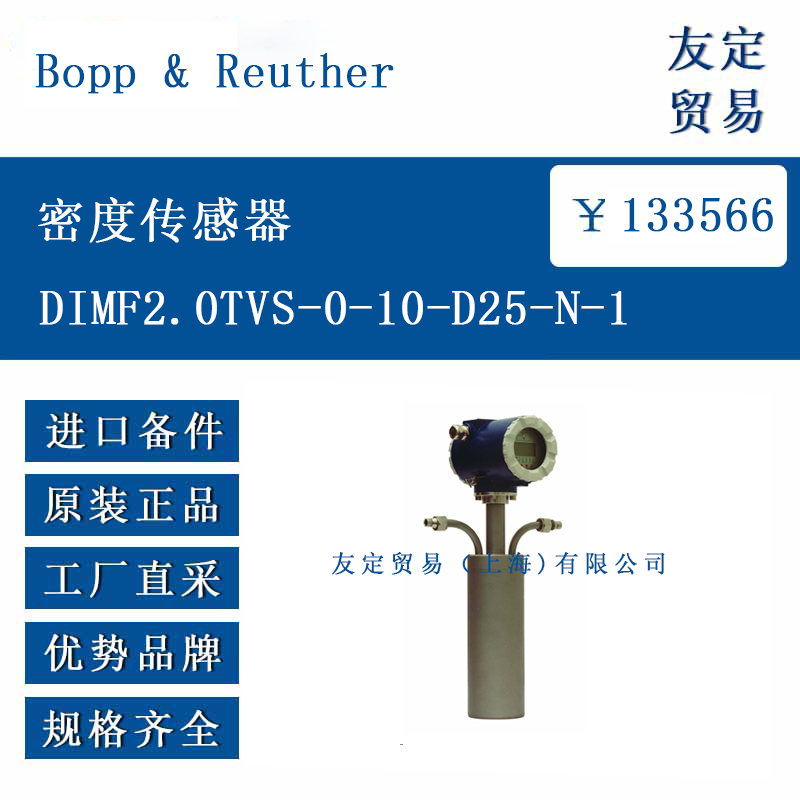

DIMF2.0TVS-0-10-D25-N-1 是德国 Bopp & Reuther Messtechnik 生产的振动式液体密度传感器，基于成熟的音叉原理，可连续测量液体或液体混合物的密度与浓度。该型号由传感器本体、一体化温度检测元件及 TVS 型变送器组成，所有部件集成在不锈钢外壳之内，通过 M20×1.5 电缆引入口完成电气连接。传感器与过程介质直接接触部分采用 1.4571（316Ti）不锈钢，外壳防护等级达到 IP67，适用于室内外多种安装环境。整套设备在出厂前已使用不同密度液体进行校准，用户可直接投入使用，也可通过 HART 接口或 PACTware 软件对量程、单位和输出特性进行再配置。
功能特点
传感器核心为一枚经特殊几何设计的弯曲音叉，液体流过叉体时，其固有振动频率随密度变化而改变；该频率通过电磁方式激发并拾取，经变送器转换为与密度成线性关系的 4–20 mA 信号。内置 Pt100 电阻温度计实时测量介质温度，用于温度补偿，使输出信号不受工况温度波动影响。TVS 变送器支持 HART 协议，可通过手持器或笔记本电脑远程读取密度、温度、浓度等变量，并支持在线零点与量程调整。传感器本体无机械活动密封件，长期运行免维护。整体结构紧凑，安装方向不限，对管道振动不敏感。防爆版本满足 Ex ia IIC T4 及 Ex d ib IIC T4 要求，可在 Zone 0/1 危险区域使用。
选型指南
用户首先应确认介质属性：若介质温度不超过 +150 °C，腐蚀性较弱，DIMF2.0 标准材质即可适用；若介质含氯离子或其他腐蚀性成分，可要求 Hastelloy、Monel 等材质。流量范围 1.5–6 l/min、压力 0–50 bar 的现场可直接选用 DIN/ANSI DN25 过程连接。若流量更大或压力更高，可考虑 DIMF2.1 型。电气连接需 24 VDC 供电，输出 4–20 mA，两线制，电缆规格推荐双芯屏蔽。若现场需分体式安装，可选带 1.5 m 电缆的 W 型分离变送器；若空间受限，可选 V 型复合结构。防爆需求需在订货时明确 Ex ia 或 Ex d 版本。连接螺纹、法兰标准、插入深度、卫生级抛光等可在选型表中勾选或备注。
技术参数
测量范围：0–3000 kg/m³
校准范围：可在 400–2000 kg/m³ 之间指定
准确度：优于 ±0.02 % 校准范围
重复性：优于 ±0.005 %
温度补偿范围：-40 … +150 °C
介质温度：-40 … +150 °C（可选 -40 … +210 °C，需配高温型）
环境温度：-40 … +58 °C
过程压力：0–50 bar（可选更高）
防护等级：IP67
输出信号：4–20 mA，线性化并温度补偿，HART 协议
供电：14–30 VDC，两线制
过程连接：D25 型，DN25 PN16 法兰，或 G1″ 螺纹，可按需提供 Tri-Clamp、SMS、DIN11851 等
接液材质：1.4571（316Ti）不锈钢，可选 Hastelloy、Monel、钽
外壳材质：不锈钢 1.4404（316L）
电气接口：M20×1.5 电缆引入口，可选 1/2″ NPT
重量：约 2.1 kg（法兰型）
认证：Ex ia IIC T4 Ga/Gb，Ex d ib IIC T4 Gb，CE，MID，OIML R117，EAC
产品尺寸
传感器整体长度约 160 mm，其中插入深度 80 mm（可按需定制 100、150 mm）。法兰外径 115 mm，厚度 18 mm，符合 EN1092-1 PN16。传感器外径 25 mm，音叉部分外径 19 mm。顶部变送器外壳直径 60 mm，高度 90 mm，带 90° 旋转式 LCD 显示盖，便于不同安装方向读取。电缆引入口位于变送器侧面，距顶部 35 mm，安装时预留 120 mm 空间以便接线。侧面留有接地螺栓 M5，方便静电或 EMC 接地。
应用领域

DIMF2.0TVS-0-10-D25-N-1 适用于化工、制药、食品饮料、油气、造纸及能源行业的过程密度或浓度在线测量。在化工装置中，可用于反应釜出口密度监测，替代人工取样；在啤酒与饮料行业，可安装在 CIP 返回管路，实时显示 Plato 或 Brix 值，用于糖化或混合过程控制；在油气田，可测量油水混合物密度，为分离器调节提供数据；在造纸厂，可监控黑液浓度，优化蒸发工段能耗；在能源行业，可用于热网循环水乙二醇浓度检测，防止冰点异常。传感器无机械磨损部件，对含颗粒或纤维的液体同样适用，只需确保流速在推荐范围内以避免沉积或气泡干扰。
