产品介绍

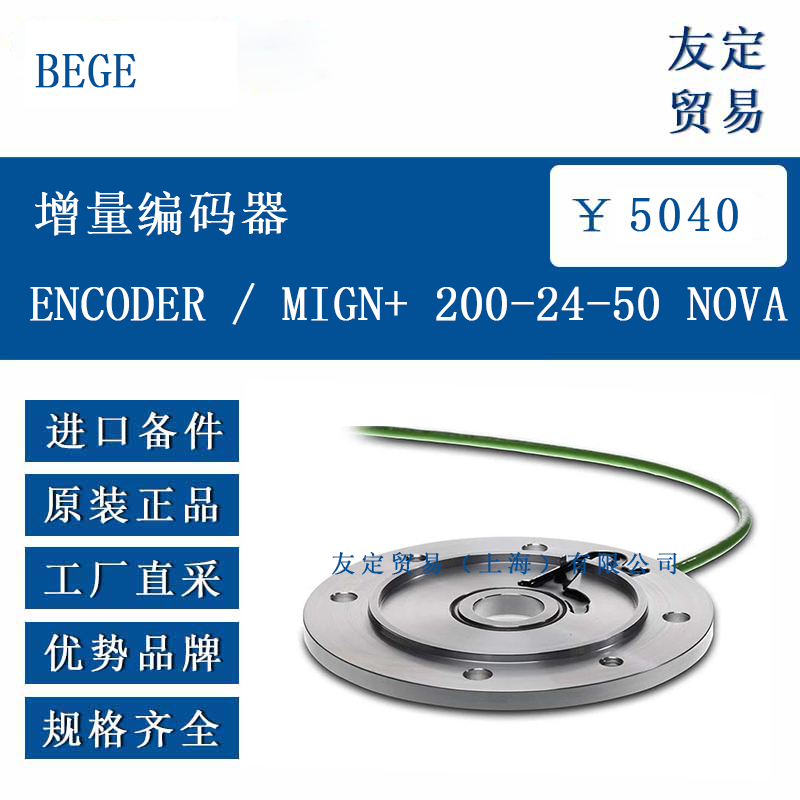

BEGE MIGN+ 200-24-50 NOVA + 是一款产自荷兰的增量式编码器，由 BEGE Power Transmission 依照 IEC 与 NEMA 法兰标准设计。该型号通过无接触磁感应技术把电机轴的旋转角度转换成电脉冲信号，输出格式为 HTL/TTL 兼容的 A90°B / Ā90°B 正交脉冲，分辨率可在 1 至 2048 PPR 之间设置。设备安装在电机与减速机之间，仅需 7 至 15 mm 的轴向空间即可完成装配，不增加额外长度。壳体采用铝合金法兰与不锈钢轮毂，整体具备 IP55 或 IP67 防护等级，可适应一般工业环境的粉尘与溅水条件。标准配置附带 2 m PUR 屏蔽电缆，用户可按需要延长至 100 m（5 VDC 时）或 50 m（24 VDC 时）。本型号出厂默认为 200 PPR、24 VDC 供电、50 mm 法兰直径，适合大多数中小型电机。

功能特点
编码器通过硫化磁环与传感元件分离布置，无机械磨损，信号抖动低。内置短路保护与反接保护，减少现场接线错误带来的风险。铝制法兰与不锈钢轮毂的组合兼顾轻量与耐腐蚀，-30 °C 至 +80 °C 工作温度范围覆盖多数工业场合。安装方式无需拆卸电机风扇罩或加长轴伸，仅需将磁环压入轴端，再将法兰套在电机轴承端盖上即可，维护人员可在十分钟内完成更换。信号输出采用差分 HTL/TTL 双极驱动，可直接接入 PLC 高速计数模块、伺服驱动器或变频器，兼容 NPN、PNP、RS422 评估电路。整体厚度控制在 15 mm 以内，对机械结构影响极小，适合空间受限的输送线、包装机及食品机械。

选型指南
选型时首先确认电机轴径与法兰规格，常见 IEC 机座 63 至 132、NEMA 42C 至 256TC 均可提供对应尺寸。若现场存在水汽或需高压冲洗，可选 IP67 密封垫版本。电缆长度需结合控制柜距离与信号频率：5 V 系统建议 ≤10 m，24 V 系统可放宽至 50 m；若频率低于 50 kHz，可将 24 V 系统延长至 100 m。分辨率选择依据控制精度与计数器最高频率：200 PPR 在 3000 r/min 时输出 10 kHz，适合普通定位；1024 PPR 在 3000 r/min 时输出 51.2 kHz，适合高分辨率需求；若需 2048 PPR，转速需限制在 3000 r/min 以内以避免超过 100 kHz 上限。法兰样式有 IEC B5/B14、NEMA C-face、封闭式端盖及 4 针 M12 插头等选项，可按电机接口与布线习惯匹配。

技术参数
供电电压 5 – 24 VDC，允许公差 -10 %/+20 %，纹波小于 1 Vpp。空载电流 25 mA（24 V 时），输出级可驱动 ≤20 mA 负载。脉冲频率上限 100 kHz，对应 2048 PPR 时转速上限 3000 r/min。输出高电平 ≥UB-0.7 V，低电平 ≤0.7 V，对称性误差 ±25 ns。抗振动 10 g（10 Hz-2 kHz），抗冲击 100 g（6 ms）。轴承允许轴向间隙 0.5 mm，径向间隙 0.05 mm，可满足普通弹性联轴器或滑动轴承电机的要求。电磁兼容符合 CE 标准，无铅工艺符合 RoHS 要求。可选高温版本工作范围 -40 °C 至 +100 °C，需注明特殊订购。整体重量约 80 g，磁环重量 20 g，对电机动平衡影响可忽略。

产品尺寸
法兰外径 50 mm，厚度 9 mm，中心定位凸台直径 25 mm，高 2 mm。轮毂内孔可选 6 mm、8 mm、10 mm、11 mm、14 mm，长度 20 mm，带 M3 平头紧定螺钉。磁环外径 20 mm，内径 8 mm，厚度 3 mm，压装于电机轴端后距法兰端面 1 mm 间隙即可。安装孔分布圆直径 42 mm，三孔均布 M4×0.7 螺纹深 6 mm，可配 M4×12 螺栓固定。电缆自法兰背面中央引出，PUR 护套外径 5 mm，弯曲半径静态 25 mm、动态 50 mm。若使用 4 针 M12 插头，法兰厚度增加至 12 mm，插头方向与电机轴垂直，便于布线。

应用领域

BEGE MIGN+ 200-24-50 NOVA + 适用于需要经济可靠速度或位置反馈的场合。典型场景包括输送线速度同步、提升机高度控制、包装机薄膜定长、木工机械主轴测速、仓储设备行走定位、以及食品与饮料行业的灌装机回转台角度检测。由于安装深度小，可集成在减速电机一体式驱动单元内部，减少外部布线。中等分辨率 200 PPR 既满足一般可编程控制器的计数通道，又不产生过高的数据负载，适合对成本与复杂度敏感的改造项目。在需要更高精度的场合，可通过参数切换至 1024 或 2048 PPR，无需更换硬件。

​
