产品介绍

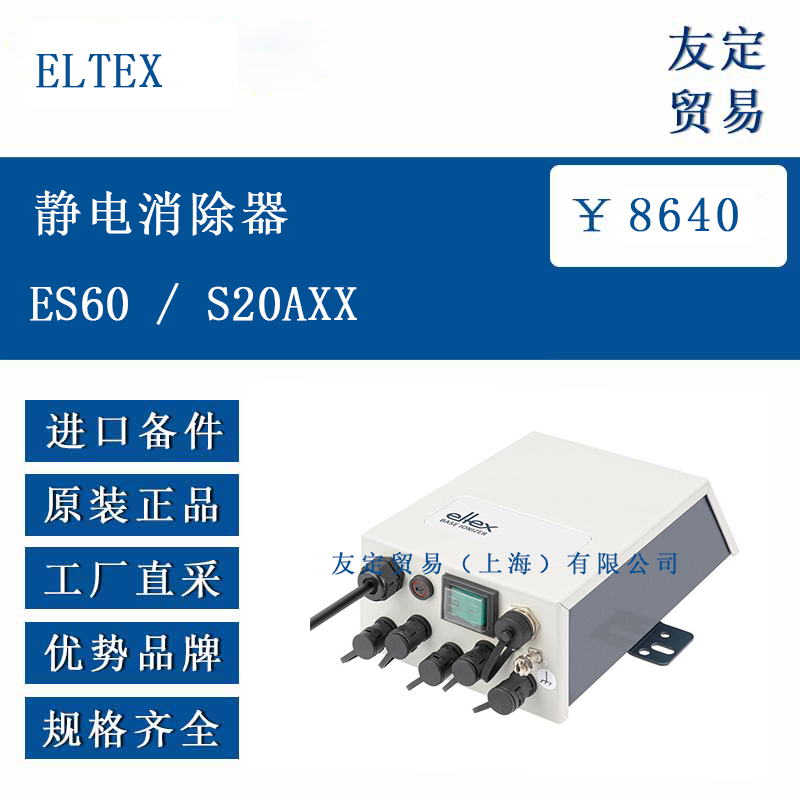

德国 ELTEX 推出的 ES60 / S20AXX 静电消除器为 BASE IONIZER 系列中的基础型号，通过内置 5 kV 交流高压模块向放电组件输送能量，用于中和塑料、纸张、纺织、玻璃等非导电材料表面静电荷。整机采用金属钢板外壳，配套壁挂支架，出厂时提供 5 路可插拔高压输出端子，用户可根据现场需求连接放电棒、离子风嘴或离子风枪等末端组件。ES60 机身仅提供交流高压信号，S20AXX 扩展端子板则把 5 路输出整合为 20 路，通过分配器集中控制。整套系统在 0 °C 至 60 °C 的环境温度下连续工作，外壳防护等级达到 IP54，可防止粉尘与溅水进入，适合常规工业车间安装。

功能特点
设备内部使用传统工频升压变压器与电阻限流网络，结构简单、维护方便，输出波形为 50 Hz 或 60 Hz 正弦波，离子平衡度默认由整流二极管网络微调，也可选配参数二极管进行手动补偿。机壳正面设有带灯电源开关，操作者可通过灯光判断通电状态；选配 24 V 释放信号接口后，可与安全门或 PLC 联锁，确保人员靠近时自动关闭高压。5 路高压插座采用快插式端子，插拔时无需工具，电缆外径 4–6 mm 均可固定。设备在断电时处于被动模式，残余电荷通过内部泄放电阻释放，避免操作人员触碰端子时产生电击。整机重量约 4 kg，单人即可完成壁挂安装，无需额外固定件。

选型指南
用户选择 ES60 时，应先确定电源电压为 115 V 或 230 V AC 50/60 Hz，两者均可在订货代码中指定；若现场需 20 路高压输出，可增配 S20AXX 分配器，该分配器直接插接在 ES60 的 5 路端子上，再通过 20 路插座连接放电组件，无需额外电源。放电组件长度、形状及安装方式由被处理材料宽度与线速度决定：窄幅卷材可选 250 mm 放电棒，宽幅片材可选 1 m 至 3 m 组合式放电棒；局部位置静电消除可采用离子风嘴或风枪。若环境湿度长期高于 80 %，建议选配离子平衡监测模块，通过 0–10 V 模拟量信号反馈离子失衡程度，以便 PLC 调整速度或张力。安装高度一般距材料表面 20–50 mm，距离过大需增加棒体长度或改用风嘴集中气流。

技术参数
输入电压 115 V AC 或 230 V AC ±10 %，50/60 Hz；功率消耗 ≤80 VA。输出高压 5 kV AC ±10 %，短路电流 ≤6.2 mA，频率与电网同步。高压端子 5 路，可插拔，端子额定电流 10 mA，绝缘耐压 10 kV AC 1 min。功能监测端子为 0–10 V 模拟量输出，对应离子失衡 ±30 V 范围，负载阻抗 ≥10 kΩ。24 V 释放信号输入为干接点，闭合时高压关断，断开时高压恢复。外壳为 1.2 mm 钢板折弯焊接，表面喷塑，颜色 RAL 7035；壁挂支架厚度 2 mm，安装孔距 200 × 160 mm，孔径 6.5 mm。工作温度 0 °C 至 60 °C，存储温度 -25 °C 至 70 °C，相对湿度 5 %–95 % 无凝露。整机尺寸 230 mm × 180 mm × 82 mm（长×宽×高），重量 4 kg ±0.2 kg。电磁兼容符合 EN 61000-6-2 工业环境抗扰度要求，可选 UL 认证型号。

产品尺寸
ES60 主机外形为长方体，长 230 mm、宽 180 mm、高 82 mm，外壳两侧各设 2 个压线卡，方便固定电源线与高压线。前面板中央为带灯电源开关，直径 22 mm，灯电压 230 V AC；右侧预留 24 V 释放信号端子，采用 3.5 mm 螺丝端子台。背部壁挂支架呈 U 形，折边 20 mm，安装孔 4×Ø6.5 mm，孔距 200 mm 水平、160 mm 垂直。高压输出端子位于底部，5 个黑色快插座并排布置，间距 20 mm，插座中心距底边 15 mm，便于向下出线。整机重心位于几何中心偏下 10 mm 处，壁挂后稳定可靠，振动环境下不易晃动。

应用领域

ES60 / S20AXX 静电消除器广泛应用于薄膜、片材、纸张、纺织、印刷、涂装、电子组装等行业。塑料薄膜生产线在收卷前安装放电棒，可消除表面静电，防止膜层粘连；纸张喷码工位使用离子风嘴，避免墨滴偏移；纺织定型机出口通过风枪集中消除布面静电，减少灰尘吸附；印刷机收纸部布置 2 m 组合放电棒，避免双张或卡纸；涂装车间在喷漆前用放电棒处理工件，提升漆膜附着力；电子元件封装线采用离子风枪对 PCB 板进行局部静电消除，保护敏感器件。整套系统可与速度传感器、PLC 或变频器联动，实现按需启停，降低能耗。

​
