产品介绍

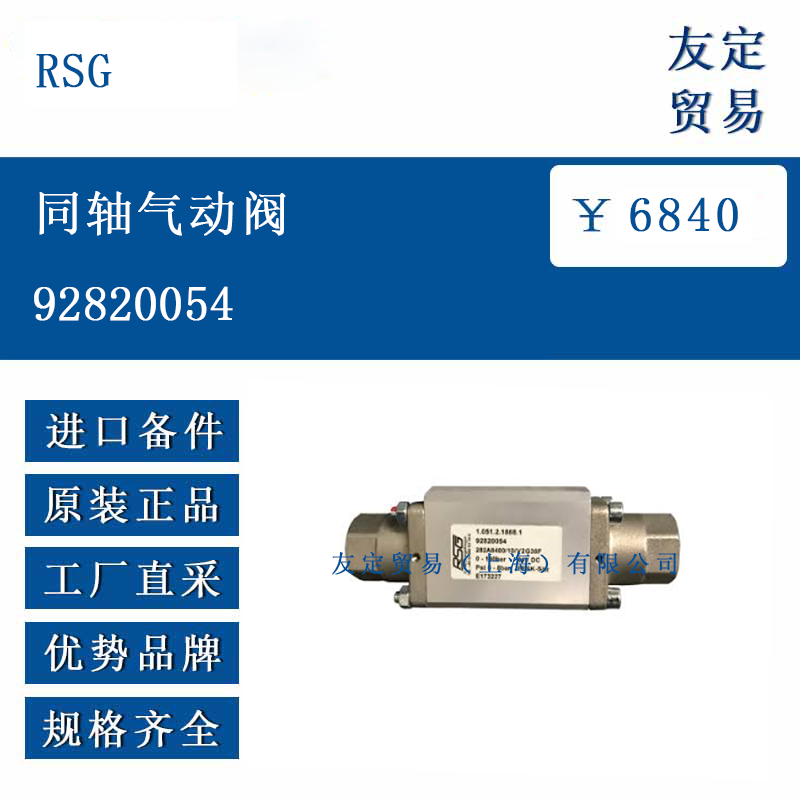

RSG 92820054 同轴气动阀由欧洲 RSG 公司依照 DIN ISO 9001 质量管理体系制造，阀体呈直线型同轴布局，介质通路与控制气路共用同一轴线，适用于压缩空气、惰性气体及低粘度液体（≤50 mm²/s）的通断或比例调节。阀门由 316L 不锈钢阀体、镀镍黄铜阀芯、FKM 氟橡胶密封圈及 PA12 增强尼龙执行器组成，出厂时经过 1.5 倍公称压力的强度试验与 0.6 MPa 气密试验，确保长期运行可靠。产品编号 92820054 表示公称通径 DN8、G1/4 内螺纹、常闭型、双作用执行器，用户可通过 3/2 或 5/2 电磁阀实现远程控制，也可用手动阀进行本地操作。

功能特点
同轴结构使介质流道呈直线，流阻较低，压降约为同口径直角阀的 70 %，在 0.4 MPa 压差下即可实现额定流量。阀芯采用浮动密封设计，自动补偿磨损，有效行程 2 mm，启闭时间 15 – 25 ms，适合高频循环。执行器活塞与阀杆一体化加工，无外露弹簧，减少卡滞风险，同时降低维护频率。FKM 密封圈耐温 -10 °C 至 150 °C，耐油、耐燃料及部分溶剂，适用于车间压缩空气或轻度腐蚀性气体。执行器顶部配有可视位置指示器，红色/绿色标记直观显示阀位；两侧各有一个 M5×0.8 感应器安装孔，可装磁性开关实现信号反馈。整体重量 0.12 kg，便于集成在紧凑型气路板或模组化阀岛上。

选型指南
选型时先确认介质与工况：若介质为干燥压缩空气，可直接选用标准 FKM 密封；若含有油雾或水分，可改用 NBR 或 EPDM；若温度高于 120 °C，需选 HNBR 高温套件。通径按流量计算，DN8 在 0.6 MPa 下 Kv 值 1.1 m³/h，适合小型气缸或真空发生器；DN15 Kv 值 3.4 m³/h，适合中型执行机构。执行方式：常闭型在失气时关闭管路，适合安全要求高的场合；常开型在失气时保持通路，适合需要故障保通的系统；双作用型需持续供压，可精确调节开度。接口螺纹提供 G 内螺纹、NPT 外螺纹及快插接头三种，订货时注明。若需比例调节，可加装 0 – 10 V 或 4 – 20 mA 定位器，实现线性流量控制。安装方向无特殊限制，但建议执行器朝上，以便排水与观察指示器。

技术参数
公称通径：DN8；连接螺纹：G1/4；结构长度：65 mm；高度：75 mm（含执行器）；重量：120 g；阀体材质：316L；阀芯材质：黄铜镀镍；密封材质：FKM（可选 NBR/EPDM/HNBR）；公称压力：0 – 1.6 MPa；最小控制压力：0.25 MPa；泄漏等级：VI（气泡级）；Kv 值：1.1 m³/h；介质温度：-10 °C – 150 °C；环境温度：-20 °C – 80 °C；执行器容积：8 cm³；启闭时间：15 – 25 ms；循环寿命：≥500 万次；位置指示：机械式红绿窗；感应器：M5×0.8 孔位；电磁阀接口：侧面 G1/8 或底部快插 Φ4 mm；执行器防护：IP65；电磁阀防护：IP54。

产品尺寸
阀体呈圆柱形，外径 22 mm，长度 65 mm；两端 G1/4 内螺纹深 12 mm；执行器外径 32 mm，高度 45 mm；顶部指示器直径 10 mm，突出 5 mm；两侧感应器孔距中心 15 mm；整体高度 75 mm；安装孔距 30 mm×20 mm，孔径 4.2 mm；底部排水孔 M5×0.8，深 6 mm。包装为纸盒加泡沫垫，外箱 120 mm×100 mm×90 mm，运输重量 0.15 kg。

应用领域

RSG 92820054 同轴气动阀广泛用于汽车装配线、包装机械、纺织机械、食品灌装、制药设备及实验室气路。汽车装配线中用于控制拧紧枪的气源通断；包装机中用于高速吹气剔除不合格产品；纺织机械中用于喷气引纬的瞬时启闭；食品灌装机中用于控制无菌空气；制药设备中用于隔离反应釜与洁净区；实验室中用于气相色谱载气切换。其紧凑尺寸、快速响应与低维护特性，适合空间受限且需要可靠气路的场合。

​
