产品介绍

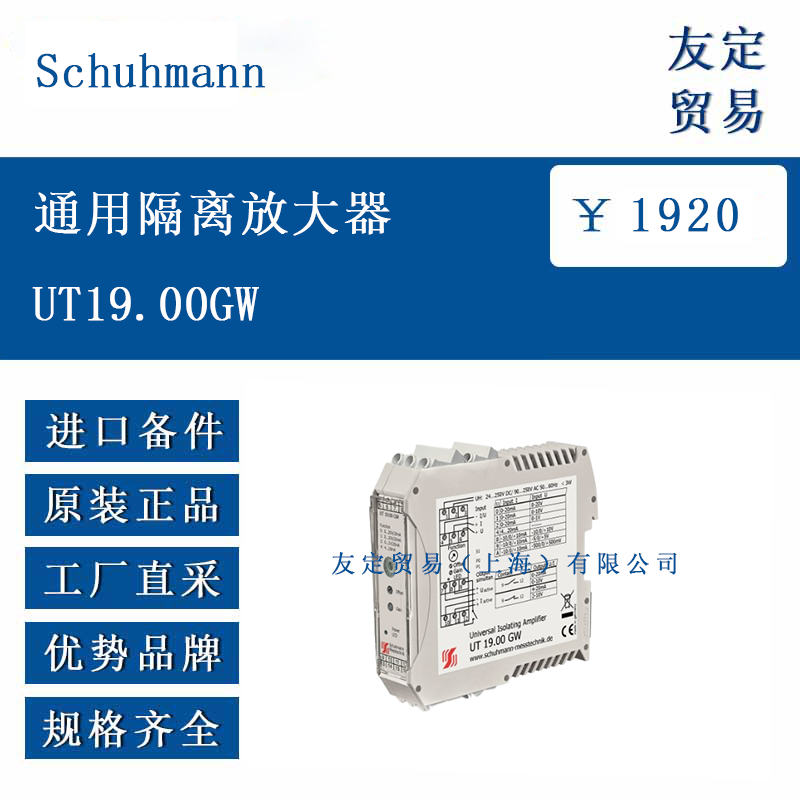

Schuhmann UT19.00GW 是一款通用型隔离放大器，由德国 Schuhmann Messtechnik 依据 DIN 导轨安装理念设计，用于在工业现场对模拟电流或电压信号进行隔离、转换与再输出。其外壳采用 22.5 mm 宽 PA 阻燃塑料导轨壳体，内部集成宽范围交直流辅助电源、高精度运放与三端口 4 kV 隔离变压器，输入端、输出端与供电端彼此电气隔离，可有效抑制地环流、尖峰干扰与电磁耦合。用户通过前面板旋钮即可在 0-20 mA、4-20 mA、0-10 V、±10 V 等常用信号之间切换，无需拆壳即可适应不同传感器或执行器接口。产品出厂默认为 1:1 线性传输，亦可通过外部端子跳线启用 4-20 mA 输出，满足过程控制系统的“活零”要求。

功能特点
UT19.00GW 的输入端可切换为电流或电压模式：电流输入阻抗约 50 Ω，电压输入阻抗约 40 kΩ/V，既保证对 4-20 mA 回路的低插入损耗，又避免高阻抗电压源被加载。输出端同时提供电流 0/4-20 mA 与电压 0/2-10 V，可实现双通道并行传输，也可通过端子短接选择 4-20 mA 或 2-10 V 单独输出，方便兼容不同 PLC、DCS 或记录仪。零点与满度均通过前面板 15 圈精密电位器独立调节，调节范围 ±5 %，可在不中断回路的情况下完成现场校准。内部采用 24-250 V DC 或 90-253 V AC 宽压供电，整机功耗低于 3 W，在电网波动较大的区域仍能稳定工作。LED 绿灯指示辅助电源状态，便于巡检。整机符合 CE 与 EMC 指令 2014/30/EU、2014/35/EU，通过 4 kV 有效值 1 s 耐压测试，适用于严苛工业环境。

选型指南
选型时首先确定输入信号类型：现场若使用两线制 4-20 mA 变送器，可直接接入电流端子；若信号源为 0-10 V 传感器，则切换至电压端子。若系统中部分设备仅接受 4-20 mA，而另一部分为 0-10 V，UT19.00GW 可同时输出，无需额外分配器。对于长距离传输，建议优先使用 4-20 mA 电流输出，以降低线路阻抗影响；若现场干扰较小，也可使用 0-10 V 电压输出以节省布线。当需要反向信号或偏移输出时，可通过前面板微调零点电位器实现 ±5 % 的零漂校正，无需软件。若环境温度低于 0 °C 或高于 55 °C，应将设备安装在受控机柜内，并确保导轨间距 ≥5 mm 以利散热。对于防爆区域，需配合增安或隔爆机柜使用，产品本身无防爆认证。

技术参数
输入：电流 0-20 mA 或 4-20 mA，输入阻抗 50 Ω；电压 0-1 V、0-5 V、0-10 V、±10 V、±5 V、±500 mV，输入阻抗 40 kΩ/V；输入端子 4(-)、5(+)、6(+)。输出：电流 0-20 mA 或 4-20 mA，负载 ≤600 Ω；电压 0-10 V 或 2-10 V，负载 ≥5 kΩ（同时输出时 ≥1 kΩ）。传输误差 ≤0.12 %，线性误差 ≤0.15 %，温漂 ≤100 ppm/K，阶跃响应时间 <200 ms。辅助电源：24-250 V DC、90-253 V AC，47-63 Hz，功耗 <3 W。隔离：输入-输出-辅助电源三端之间 4 kV AC 1 min，绝缘阻抗 >100 MΩ。环境：工作温度 0-55 °C，存储温度 -40-+70 °C，相对湿度 ≤85 % 无凝露，防护等级 IP20。机械：导轨宽度 22.5 mm，深度 108.7 mm，高度 90 mm，重量 140 g，材质 PA V0 级阻燃。

产品尺寸
整机呈狭长矩形，宽度 22.5 mm，高度 90 mm，深度 108.7 mm，可并排安装在 35 mm DIN 导轨上，无需额外固定。端子位于顶部与底部，顶部为输入端子（4、5、6），底部为输出端子（7、8、10、11）与辅助电源端子（1、2）。端子可接受 0.5-2.5 mm² 单股或多股线，螺丝扭矩 0.5-0.6 N·m。前面板从左至右依次为 LED 电源指示灯、零点微调、满度微调及输入类型旋钮，旋钮带 10 个档位，对应不同量程。导轨卡扣采用金属弹簧片，安装与拆卸单手即可完成。机壳侧面设有通风槽，确保内部功率器件散热。

应用领域

UT19.00GW 适用于过程自动化、楼宇自控、能源管理、实验室测试及教学演示。在化工厂，它用于隔离 4-20 mA 液位信号并将其转换为 0-10 V 供 DCS 显示；在楼宇空调系统，它将温度传感器 0-10 V 信号转换成 4-20 mA 驱动比例阀；在光伏电站，它将逆变器 0-5 V 功率信号隔离后送入 SCADA；在实验室，它作为通用信号调理模块，连接数据采集卡与各类传感器；在高校实训平台，学生可通过旋钮与万用表观察不同输入输出组合，直观理解隔离放大原理。其宽压供电与导轨安装方式，使其在改造项目中无需额外电源即可直接并网运行。

​
