产品介绍

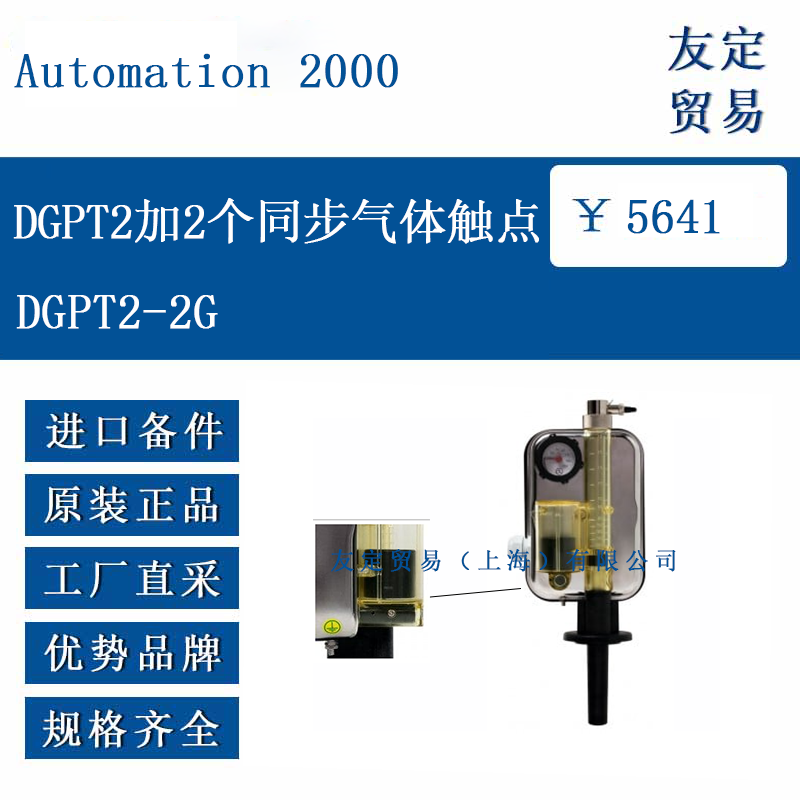

DGPT2-2G 是法国 Automation 2000 在 DGPT2 标准型基础上增加“2G”功能的版本，其含义为“两组同步气体触点”。该装置安装在油浸式变压器的箱盖或储油柜接口，用于监测变压器内部气体释放、压力变化与油温上升三种非电量状态。两组气体触点共用同一触发阈值，可同时输出两组独立的干接点信号，方便用户将报警与跳闸信号分别送至不同回路。金属接线腔与透明塑料壳体保持与标准 DGPT2 相同的结构尺寸，防护等级 IP56，可直接户外安装。整体采用模块化设计，用户可在订货时一次性确定功能，无需后期改装。

功能特点
气体检测部分采用浮子-磁簧结构。当变压器内部故障产生气体并聚集在壳体顶部时，液位下降带动浮子，浮子内置磁体触发两只独立簧片开关。两只簧片开关动作值相同，误差不超过 ±5 cm³，触点容量 250 VAC 0.5 A。用户可将第一组触点接入报警回路，第二组触点接入跳闸或切除负载回路，实现分级保护。透明壳体标有 10–160 cm³ 刻度，运维人员可直接观察气体体积。压力监测与温控部分保持 DGPT2 标准配置：波纹管压力开关设定范围 0–500 mbar，响应时间小于 5 ms；两只液体膨胀恒温器设定范围 40–140 °C，回差约 2.5 °C；指针式温度计可记录历史最高油温。所有接点均为转换型，兼容交直流控制电源。壳体材料选用防紫外透明聚酰胺，金属件选用 304 或 316L 不锈钢，盐雾或工业大气环境均可长期运行。

选型指南
订货名称由主体型号与功能后缀组成，例如 DGPT2-2G-IB-HT-PT，表示在 2G 基础上再增选储油柜接口、高温型与 Pt100 测温。如仅需要两组同步气体触点，其余保持标准配置，可直接书写 DGPT2-2G。若现场需要远程温度测量，可加 PT 后缀；若处于海上或高腐蚀环境，可加 X 后缀，外壳与紧固件升级为 316L；若需两组同步压力触点，可再加 2P，但需在订单中注明两组压力设定值相同。柔性油管长度、排水阀泄压值、工业连接器型号等参数均需在订单中明确，以免现场无法安装。所有功能模块一旦出厂便不可自行更改，用户应在设计阶段与制造商确认完整型号。

技术参数
气体触点：两组同步簧片开关，触发体积 100–200 cm³，误差 ±5 cm³，触点容量 250 VAC 0.5 A。压力开关：波纹管结构，设定范围 0–500 mbar，误差 ±10 mbar，响应时间 <5 ms，触点容量 250 VAC 5 A。恒温器：两只独立液体膨胀元件，设定范围 40–140 °C，误差 ±2.5 °C，触点容量 250 VAC 5 A。温度计：指针式，显示 40–150 °C，读数误差 ±1 °C。外壳防护：IP56，IK07；金属接线腔电缆外径 13–18 mm；端子截面积最大 4 mm²；绝缘电阻端子对地 500 VDC 下 20 MΩ；耐压 2 000 VAC 1 min 无击穿。工作温度：-40 °C 至 +65 °C；介电温度 ≤140 °C；HT 型 ≤170 °C。接点容量：阻性负载 250 VAC 0.5 A，或 220 VDC 0.25 A。材料：透明壳体 Trogamid T5004，金属件 AISI 304/316L，密封件 Viton。符合标准：IEC EN 50216-1、IEC EN 50216-3、NF C 52-107 等。

产品尺寸
DGPT2-2G 与标准 DGPT2 外形一致。总高度 225 mm，法兰直径 85 mm，安装孔中心圆直径 97 mm，三孔或四孔均布。透明壳体外径 93 mm，顶部最高点到法兰面 207 mm。接线腔宽 148 mm，深 104 mm，高 58 mm；底部温度计套管外径 27 mm，长度 104 mm，安装孔直径 60 mm。安装时需在箱盖预留 ≥Φ97 mm 平面，并保证周围 ≥100 mm 空间以便扳手操作。若选 IB 储油柜接口，需在侧面预留软管弯曲半径 ≥150 mm。整体重量约 1.4 kg，附带不锈钢固定钩与 Viton 平面密封垫。所有尺寸公差 ±2 mm，现场无需额外支架即可直接安装。

应用领域

DGPT2-2G 适用于配电变压器、电炉变压器、整流变压器、牵引变压器等油浸式设备。两组同步气体触点可满足报警与跳闸分路需求，常见于风电场升压站、工厂配电房、轨道交通变电站、矿山主变、数据中心备用变压器等场景。其非电量保护与差动、过流等电量保护互补，可在匝间短路、铁芯多点接地、油道堵塞、冷却系统失效等故障初期发出信号，降低故障扩大风险。由于壳体材料耐紫外、耐盐雾，亦适合海上风电或近海油气平台。对于船舶配电系统，可选 X 型 316L 外壳与 PA 船用电缆密封套，满足耐腐蚀及振动要求。

​
