产品介绍

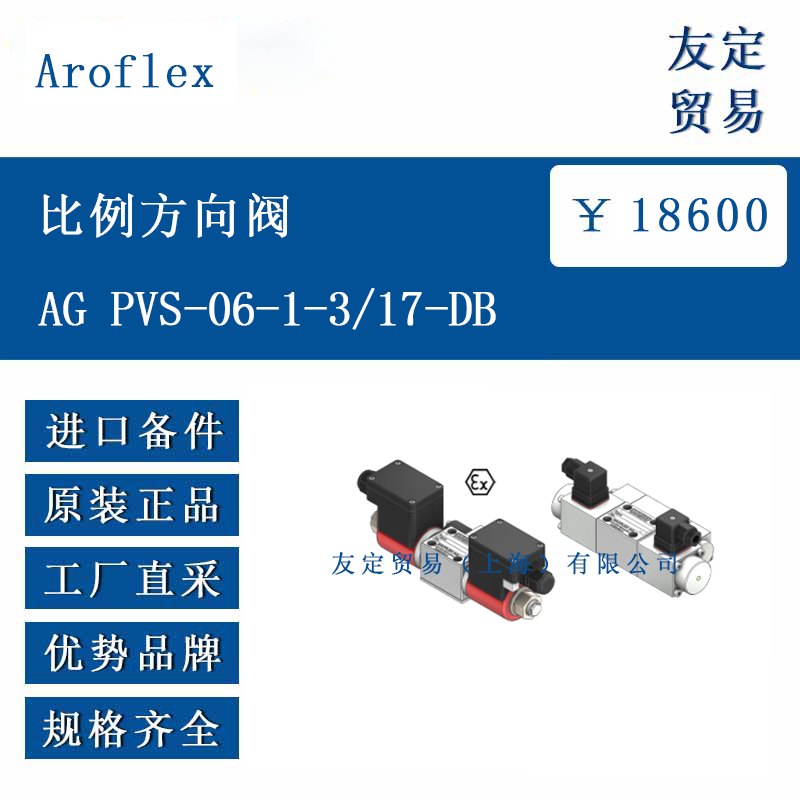

PVS-06-1-3/17-DB 是瑞士 Aroflex AG 推出的 NG6 规格比例方向阀，采用直接控制滑阀结构，用于液压系统中方向与流量的连续调节。该型号在阀体内部集成了压力补偿机构，当系统压力变化时，依旧可以维持设定流量不变。产品基于五腔室设计，阀芯由比例电磁铁直接驱动，电磁铁为单侧布置，实现 4/2 通机能。其标称流量 17 l/min，适用于需要平稳加减速或精细速度控制的场合。阀体尺寸符合 DIN 24340 A06、ISO 4401-03 与 CETOP 3 标准，可直接替换同规格的传统电磁阀或伺服阀座板，无需额外修改油路。

功能特点
PVS-06-1-3/17-DB 通过电流信号控制阀芯位移，电流与流量呈比例关系，且具备负载压力补偿功能，可在 315 bar 的 P、A、B 口压力下保持输出流量稳定。阀芯行程内设有可变节流口，节流面积随压差自动调整，减小了因负载波动造成的速度突变。电磁铁线圈采用 24 V DC 标准电压，额定功率 21.6 W，允许 100 % 连续工作制。外壳防护等级 IP65，可阻挡灰尘与低压喷水，适合工业环境。阀体与端盖为钢制件，表面黑色磷化，内部零件经硬化处理，提高了耐磨性。电磁铁插头符合 ISO 4400 / DIN 43650 标准，更换线圈无需拆卸阀体。阀体侧面预留测压口，可直接连接压力表或传感器进行在线诊断。

选型指南
在选择 PVS-06-1-3/17-DB 时，应先确认系统最高工作压力不会超过 315 bar，回油口 T 口压力不得超过 160 bar；若回油背压较高，需单独核实密封与壳体强度。流量需求若在 0.3–17 l/min 之间，可直接选用该型号；若最小稳定流量低于 0.3 l/min，建议评估信号抖动及油液清洁度。电源方面，若现场仅有 12 V DC，则可选用同系列 12 V 线圈版本；若存在潜在爆炸性气体，可参考带 Ex m 认证的派生型号。安装位置推荐水平放置，即阀的纵轴与地面平行，以减少阀芯自重引起的零偏；若必须垂直安装，请事先与制造商沟通，确认内部弹簧及密封的适应性。油液建议使用矿物油，粘度范围 12–320 mm²/s，温度 −20…+70 °C；对水乙二醇或其他介质需提前咨询。过滤精度至少 25 µm，推荐 10 µm 或更高，以延长阀芯与阀套的寿命。放大器与斜坡信号发生器需另行订购，用户可根据控制器输出信号类型选择电流型或电压型放大模块。

技术参数
公称规格：NG6，DIN 24340 A06，ISO 4401-03，CETOP 3
机能：4/2 通，弹簧复位，单侧比例电磁铁
流量范围：最小 0.3 l/min，最大 17 l/min
压力等级：P、A、B 口 315 bar，T 口 160 bar
介质：矿物油，可选其他流体
介质温度：−20…+70 °C
环境温度：−20…+50 °C
粘度范围：12–320 mm²/s
过滤要求：≥10 µm 推荐
电磁铁额定电压：24 V DC
电流范围：0–0.9 A
额定功率：21.6 W
工作制：100 % 连续
防护等级：IP65 符合 EN 60529
连接方式：ISO 4400 / DIN 43650 插头
滞环：≈3 %（在最佳 dither 信号下）
重量：约 3.1 kg

产品尺寸
阀体长 174 mm，宽 64 mm，高 64 mm；电磁铁端突出长度约 40 mm。安装底面为 ISO 4401-03 接口，四个 M5×45 安装螺钉呈 90 mm×36 mm 矩形分布。油口 P、T、A、B 均为 M8×1 螺纹深 12 mm，定位销孔直径 6 mm，位置与标准 NG6 阀板一致。阀顶部设有测压口 G1/8，方便连接压力表。整体重量 3.1 kg，运输包装采用防震泡沫，避免阀芯在运输途中受到冲击。

应用领域

该比例方向阀适合需要平稳加速、减速或精细速度调节的液压回路。由于其流量受控且对负载压力变化不敏感，也可用于同步控制多个执行器。阀体防护等级与电磁铁连续工作制，使其适用于一般工业厂房、装配线及测试台架。对于存在粉尘或轻度喷淋的环境，IP65 外壳提供了基本保护；若环境温度超出 −20…+50 °C 范围，需采取额外的冷却或加热措施。在食品或潮湿环境使用时，建议选用不锈钢阀体或外加防护罩，防止表面腐蚀。

​
