产品介绍

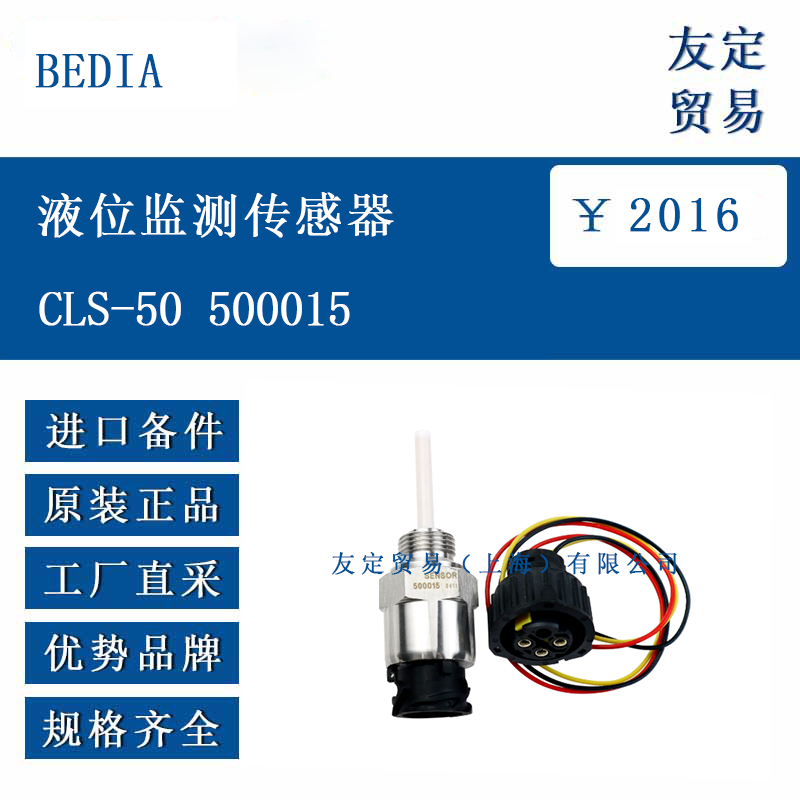

CLS-50 500015 由德国 BEDIA Motorentechnik 制造，是一款基于电容原理的液位监测传感器，用于检测导电或非导电液体是否达到设定位置。该型号采用 M18×1.5 螺纹安装，壳体为不锈钢 1.4301，表面覆有 ETFE 涂层，内部无活动部件，结构紧凑，长度约 76 mm。传感器通过螺纹或配套螺母直接固定于箱体侧壁或顶部，典型应用包括监测油底壳、冷却液箱、液压油箱等容器的液位变化。500015 在出厂时设定为最大液位检测，输出形式为低边开关，适用于 9–36 V DC 电源系统。

功能特点
CLS-50 500015 利用电容变化触发内部振荡器，振荡信号经微处理器评估后驱动晶体管输出。输出级具备短路和过载保护，连续电流 1 A，可直接驱动继电器、PLC 输入或报警灯。传感器在接通电源后执行 2 秒自检，通过输出电平变化提示线路和本体状态，方便调试与维护。为避免液面波动引起误动作，内部设定 7 秒延时，用户也可在订货时选择其他延时。由于无机械运动部件，传感器对振动、泥沙或气泡不敏感，适合车辆或船舶等移动场合。不锈钢外壳与 ETFE 涂层共同提供耐油、耐温、耐盐雾能力，工作温度 −40 °C 至 +125 °C，储存温度 −50 °C 至 +125 °C，防护等级根据所选插头可达 IP65–IP69K。

选型指南
选型时首先确认介质类型：500015 默认为油基液体版本，若用于水或水基溶液，需查看对应订货号。若系统电源为 12 V 或 24 V，可直接使用 9–36 V 宽压版本；若电源低于 9 V，可考虑 CLS-55 系列 4.5–18 V 型号。安装位置宜避开剧烈搅拌区域；若无法避开，可选择更长延时或加装稳液管。对于塑料箱体且顶部安装的情况，应确保壳体与液体形成参考地，否则需选用带外部参考电极的特殊版本。插头形式有 ISO15170 快插、VG 95234 卡口、DIN EN 175301-803-A 工业插以及带电缆一体型，长度从 2 m 至 30 m 可选，应根据维护空间与防水等级决定。

技术参数
工作电压：9–36 V DC，允许 ±25 % 波动
电流消耗：典型 8 mA
输出形式：低边开关，最大 1 A，短路保护
开关点：出厂设定最大液位，重复性 ±3 mm
迟滞：典型 3 mm
功能自检时间：2 s
故障指示延时：7 s，可定制
介质温度：水基液体 −40…+125 °C，油基液体 −40…+150 °C
环境温度：−40…+125 °C
储存温度：−50…+125 °C
耐压：2.5 MPa 在 25 °C 下 1 h
抗振：10 Hz–2000 Hz，20 g，依据 ISO 16750-3
抗冲击：100 g / 11 ms，依据 DIN EN 60068-2-27
防护等级：IP65–IP69K（取决于插头）
壳体材料：不锈钢 1.4301，ETFE 涂层
连接螺纹：M18×1.5
电磁兼容：符合 IEC 60945、EN 61000-4-3/-6/-2/-4/-5 等
认证：ABS、BV、CCS、DNV、LR、NKK、RINA

产品尺寸
CLS-50 500015 外形呈圆柱形，螺纹部分长度约 26 mm，螺纹外径 18 mm，六角对边 24 mm，壳体总长度约 76 mm。壳体顶端为四芯 ISO15170 快插接口，插接后整体高度增加约 20 mm。安装时需在箱体开孔 18 mm，并预留至少 7 mm 壁厚空间。传感器下端探头部分直径 12 mm，长度 50 mm，可深入箱体内部。对于顶部安装，建议箱体内部保留 20 mm 以上无遮挡区域，防止液面波动影响测量。与壳体一体的 O 型圈提供密封，拧紧扭矩建议 25 N·m。

应用领域
CLS-50 500015 广泛应用于船舶、工程车辆、农业机械、发电机组、压缩机、液压动力单元等场合，用于监测发动机油底壳、冷却液膨胀箱、液压油箱、制动液储罐、燃油箱等容器的最高液位。其宽温宽压特性适合高寒或高热环境，无活动部件设计降低了在剧烈振动或含泥沙液体中的故障风险。通过继电器或 PLC 输入，传感器可触发报警灯、蜂鸣器或自动停机逻辑，防止液体溢出或干运转。
