产品介绍

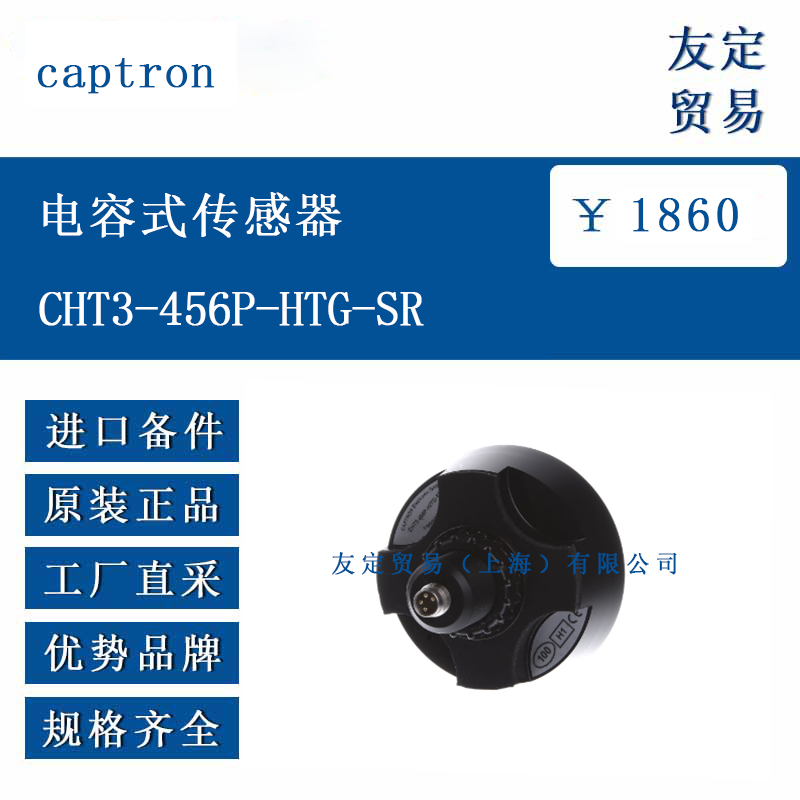

captron CHT3-456P-HTG-SR 是一款由德国 CAPTRON Electronic GmbH 研发的电容式 SENSORswitch，属于 CHT3-4 系列的标准化成员，设计用于工业面板或设备外壳上的 Ø22.5 mm 安装孔。该型号通过电容场变化检测手指或手掌的接近，实现无机械触点的开关功能。整体外径 50 mm，厚度 25 mm，正面为黑色抗紫外线聚碳酸酯面板，内嵌 8 颗绿色 LED 与 8 颗红色 LED，可在不同状态下提供直观的光学反馈。产品附带 M18×1 滚花螺母，旋紧即可完成安装，无需额外工具。CHT3-456P-HTG-SR 已按 24 V 直流系统校准，可输出一个 PNP-NO 开关信号，适用于机械工程、自动化生产线以及公共设施中的操作面板。

功能特点
电容检测方式无需操作力，只需手指轻触面板即可触发，减少了传统按钮的机械磨损。内部电路具备短路保护、过载保护及反极性保护，当负载电流达到 400 mA 时自动限流，防止损坏外部继电器或 PLC 输入端口。输出信号可选“动态”或“静态”模式：动态模式下，即使持续触碰，输出也仅保持约 300 ms；静态模式则在触碰期间持续导通，适合需要长信号保持的场合。16 颗 LED 由内置微处理器控制，绿色 LED 常亮指示待机，红色 LED 在触发时亮起，用户也可通过外部控制线单独驱动两组 LED，实现更复杂的指示逻辑。面板正面达到 IP69K 防护等级，可用高压热水冲洗，背面连接器为 IP65 等级，满足一般工业环境要求。工作温度范围 −30 °C 至 +80 °C，短时间内可耐受蒸汽清洁。

选型指南
选型时应先确认安装开孔尺寸：CHT3-4 系列专为 Ø22.5 mm 圆孔设计，与西门子、穆勒等标准按钮开孔兼容。若面板厚度超过 6 mm，需在背面预留足够空间容纳 25 mm 的凸起高度。电源电压须处于 16.8…32 V DC 范围内，若系统为 12 V 供电，应改用 CHT3-4 系列中的 12 V 型号。输出形式默认为 PNP-NO，若需 NPN 逻辑，可在订货时指定。LED 显示组合可根据人机界面需求选择绿/红、绿/黄或蓝/红，符号面板亦可按应用定制，如“START”“STOP”或空白无字符。对于需要触觉反馈的场合，可增选内置振动马达，但此时必须配合“单线引出”或“M8 连接器”方案，并确保控制器支持半自动 LED 驱动模式。若安装位置易受强烈电磁干扰，建议使用屏蔽电缆并单端接地。

技术参数
供电电压：24 V DC（允许 16.8…32 V）
电流消耗：≤30 mA（待机）
负载电流：最大 400 mA（短路保护）
电压降：≤3 V @ 400 mA
输出类型：PNP-NO（可选 NPN-NO）
输出模式：动态 300 ms 或静态保持
操作温度：−30 °C…+80 °C（动态模式）
静态模式温度：0 °C…+55 °C
存储温度：−40 °C…+85 °C
防护等级：正面 IP69K，背面 IP65
LED 数量：8 绿 + 8 红（可单独控制）
LED 寿命：≥50 000 h
外壳材质：聚碳酸酯（RAL 9017 交通黑）
面板材质：抗紫外线 PC，厚度 2 mm
安装螺纹：M18×1 滚花螺母，塑料
电缆/连接器：M8 4 针、M12 4 针或 200 mm 散线端子
抗振：10…55 Hz，±1 mm 振幅，X/Y/Z 各 30 min
抗冲击：30 g，11 ms，半正弦波
重量：约 110 g（含螺母）

产品尺寸
整体呈圆柱形，前端直径 50 mm，高度 25 mm。安装部分为 M18×1 外螺纹，螺纹长度 10 mm，随附黑色塑料滚花螺母，最大拧紧力矩 2 N·m。尾部根据连接方式不同，尺寸略有差异：M8 连接器增加 25 mm 长度，M12 连接器增加 30 mm，散线版本增加 20 mm。安装时需在面板开 Ø22.5 mm 圆孔，板厚 1…6 mm 均可牢固固定。若面板为不锈钢或铝材，建议在孔口倒角 0.5×45° 以避免表面涂层剥落。

应用领域

CHT3-456P-HTG-SR 适用于机械工程、包装设备、自动门控、公共交通售票机、饮料灌装线等需要高卫生等级或频繁操作的场合。其 IP69K 正面可承受高压清洗，常用于食品或制药行业的触屏替代方案；在户外自助终端，黑色面板与 LED 双色指示能够在强光下保持可读性。由于电容式原理不受灰尘、水汽影响，该传感器也被用于木工、水泥、金属加工等粉尘较多的环境，替代传统按钮以降低故障率。对于需要防爆的场所，需确认环境气体组别并选用经过相应认证的型号，本产品标准版未包含防爆设计。

​
