产品介绍

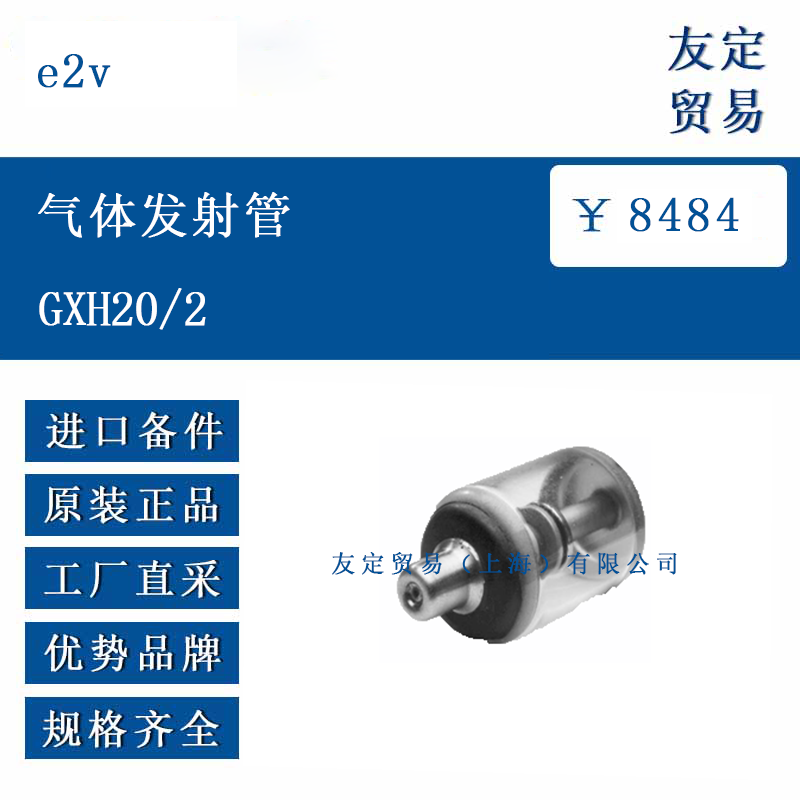

GXH20/2 是英国 e2v technologies 推出的 GXH 系列双电极气体发射管，内部充惰性气体，玻璃-金属密封结构，标称直流击穿电压 2 kV。型号后缀 “20” 表示 20×100 V 即 2 kV 档位，后缀 “/2” 通常指双管并联封装，便于在紧凑空间内实现冗余或双线同步触发。管体为圆柱形，顶部带 M3 螺纹安装孔，可直接固定在散热器或支架上，无需额外夹具。器件出厂前通过氦质谱检漏与高压脉冲老化，确保密封性与击穿一致性。GXH20/2 主要用于单次或低频脉冲放电场合，寿命取决于放电电流幅值、脉宽及重复率。

功能特点
器件采用三电极简化结构，工作电极间距由玻璃珠精确控制，击穿电压公差 0 % 至 +10 %，便于批量应用时保持触发阈值一致。玻璃外壳与金属电极热膨胀匹配，可在 −40 ℃ 至 +125 ℃ 环境下保持机械完整。电极表面经化学钝化处理，降低多次放电后的烧蚀速率。内部填充气体含微量放射性同位素，产生初始电离以缩短统计延迟时间，放射性活度 ≤ 5.44 MBq，符合 IEC 标准对豁免器件的要求。器件电容 ≤ 5 pF，对高速脉冲回路的寄生影响较小。单脉冲峰值电流 30 kA 8/20 µs 波形，单次电荷转移 0.5 C，累计电荷 6000 C，适合低占空比应用。

选型指南
当系统需求击穿电压 2 kV 且需冗余触发时，GXH20/2 双管并联封装可减少布线，提高可靠性。若仅需单管，可直接选用 GXH20。选型时应确认电路最大开路电压不超过 2.2 kV，脉冲电流不超过 30 kA；重复频率高于 3 Hz 时需计算累计电荷是否低于 0.81 mC/次。安装面需保持平整并涂抹导热硅脂，以利放电热量传导；若环境存在剧烈振动，建议加装弹性垫片。系统需预留 42 mm 长、29 mm 直径的安装空间，顶部 M3 螺纹孔深度 ≥ 5 mm。若对放射性敏感，可选无放射版本，但需接受更长的击穿延迟。

技术参数
直流击穿电压：2 kV
击穿电压公差：0 % 至 +10 %
峰值电流：30 kA 8/20 µs
单次电荷转移：0.5 C
累计电荷：6000 C @ 0.81 mC/次 3 Hz
电容：≤ 5 pF
工作温度：−40 ℃ 至 +125 ℃
机械冲击：40 g 4 ms 半正弦
密封：玻璃-金属氦检漏
放射性：≤ 5.44 MBq 氚
质量：约 37 g
安装：M3 螺纹孔，孔深 ≥ 5 mm

产品尺寸
管体为圆柱形，外径 29 mm，高度 42 mm。顶部中心 M3×5 mm 螺纹孔用于固定；底部直径 9.5 ± 0.5 mm 的电极帽作为高压端，可焊接或压接引线。侧面无额外突起，适合并排密集安装。双管并联 GXH20/2 的整体长度保持 42 mm，宽度约 54 mm，仍可通过相同 M3 孔固定在散热器上。

应用领域

GXH20/2 常用于单次脉冲发生器，为 Marx 发生器、Blumlein 线提供同步触发；在燃气涡轮点火系统中，作为高压火花开关，保证点火线圈能量快速释放；医疗碎石机中，用于冲击波源触发，确保脉冲能量稳定；实验室电磁脉冲装置中，可作为低抖动主开关；也可串并联组成更高电压或更大电流的开关阵列，满足特定工程需求。
