产品介绍

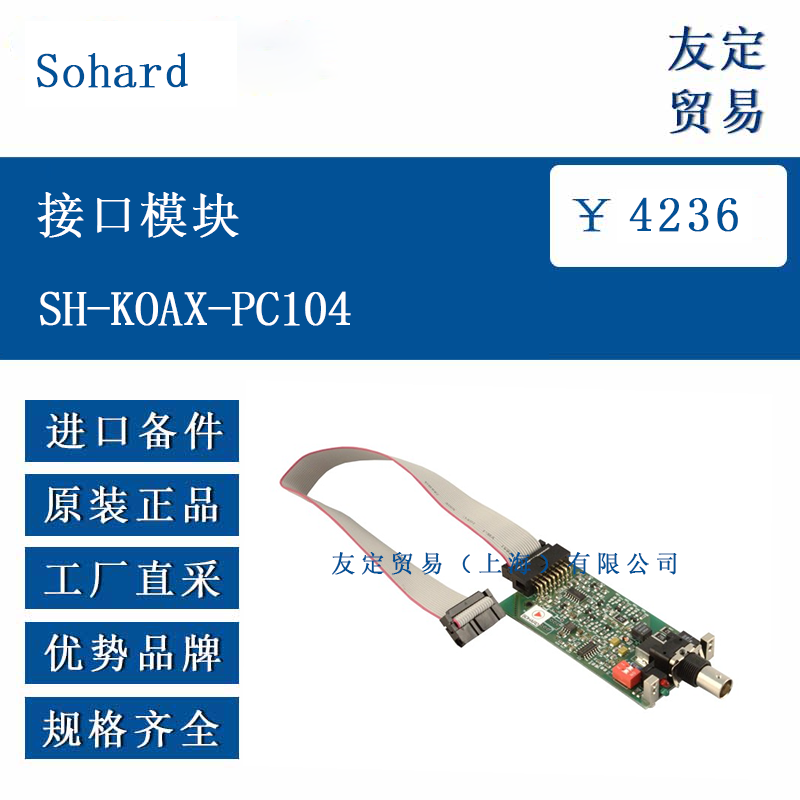

SH-KOAX-PC104 是 Sohard Embedded Systems 为 PCI-104 或 PC/104-Plus 总线设计的 ARCNET 同轴接口模块。该模块通过 10 极扁平电缆与 SH ARC-PCI104 通信卡相连，把板载 COM20022 控制器的逻辑信号转换成符合 ANSI/ATA 878.1 规范的 2.5 Mbit/s 正弦双脉冲波形，经 BNC 插座输出，可直接接入标准 RG-62 同轴电缆网络。模块采用 3.3 V/5 V 自适应供电，无需额外电源，适合工业计算机、交通控制器等空间受限场合。

功能特点
模块核心为 SMSC COM20022 控制器，支持 156 kbit/s 至 10 Mbit/s 速率，出厂固定 2.5 Mbit/s。BNC 插座与同轴电缆形成 93 Ω 阻抗匹配，减少反射。板上设有保护逻辑，防止因低速或背板误操作烧毁双脉冲收发器。绿色 LED 指示总线活动，红色 LED 提示错误状态，便于现场诊断。模块通过 2×5 极 1.27 mm 间距插头与主板连接，长度 150 mm 的扁平电缆已随模块提供，用户也可自行更换更长线缆以适应机柜布局。

选型指南
使用 SH-KOAX-PC104 前，应先确认主机已安装 SH ARC-PCI104 或兼容 ARCNET 卡，并留有接口模块插座。若现场已有同轴网络且节点距离小于 300 m，可直接采用 RG-62 电缆；若距离更远，需考虑中继或改用光纤模块。模块固定于 3 mm 厚铝制支架即可，无需散热片。若机柜振动强烈，建议使用 M3 螺钉加尼龙垫圈固定模块，避免 BNC 插头受力。用户如需更换速率，应选购其他型号，如 RS485 或光纤版本，本模块速率不可现场调整。

技术参数
接口标准 正弦双脉冲，ANSI/ATA 878.1
传输速率 2.5 Mbit/s 固定
信号电平 1 Vpp 典型
阻抗 93 Ω 同轴
连接器 BNC 插座，镀金
电缆类型 RG-62 同轴 50 Ω 或 93 Ω
距离限制 300 m 内可靠
供电 3.3 V 或 5 V，取自主板，功耗约 0.3 W
工作温度 0 °C 至 +70 °C
存储温度 −20 °C 至 +85 °C
尺寸 50 mm × 30 mm × 10 mm
重量 约 25 g
LED 指示 绿色总线活动，红色错误

产品尺寸
模块呈矩形，长 50 mm，宽 30 mm，高 10 mm，四角设 3.2 mm 安装孔，孔距 40 mm × 20 mm。BNC 插座位于短边中心，凸出 12 mm，允许 180° 电缆弯头。背面 2×5 极插座中心距 25 mm，插头插入深度 4 mm。整体采用 FR-4 基板，表面喷锡，元器件高度不超过 6 mm，可直接贴板安装，不占用额外空间。

应用领域

SH-KOAX-PC104 常用于铁路信号系统、工业自动化、楼宇自控等需要 ARCNET 同轴总线的场合。典型应用包括列车门控单元、变电站保护装置、机场行李输送控制等。模块体积小巧，可在无风扇嵌入式箱体内安装，满足空间有限且对可靠性有要求的节点通信需求。

​
