产品介绍

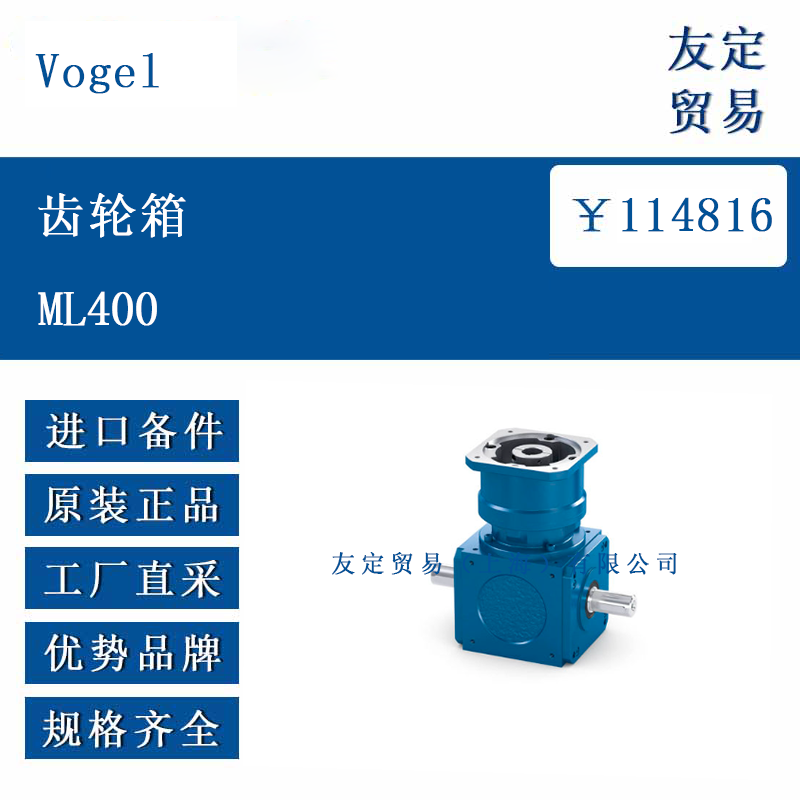

ML400 属于 Vogel Antriebstechnik 的 ML 系列螺旋锥齿轮箱，壳体采用灰铸铁，齿部为克林根贝格螺旋锥齿，可在任意安装位置通过油浴或油脂润滑运行。其设计以中等中心距与多级传动组合为特征，输入端与输出端呈直角布置，可与多种标准电机直接连接，也可通过联轴器与液力或内燃驱动装置配套。

功能特点
该齿轮箱通过两级或三级减速实现 6–48 的速比范围；齿轮经精磨后齿面接触均匀，运行时噪音约 75 dB(A)。结构紧凑，输入法兰与输出法兰同侧布置，便于在狭窄空间内安装。箱体预留通气塞、油位镜和放油螺塞，维护时无需拆解即可更换润滑剂。齿轮与轴承采用通用工业矿物油润滑，允许在–10 °C 至 +80 °C 的环境温度下连续工作。

选型指南
选型时先确定负载扭矩与转速范围，再根据每日运行时间选取应用系数 fA。例如，若负载扭矩为 1200 Nm，每日运行 8 h，驱动电机为三相异步电机，则 fA 可取 1.5，所需额定输出扭矩 T2Nzul ≥ 1200 × 1.5 = 1800 Nm。ML400 在速比 6 时 T2Nzul 为 1800 Nm，满足要求。随后校核输入转速：ML400 允许的平均输入转速 n1mzul 为 2000 min⁻¹，若电机同步转速 1500 min⁻¹ 则可直接匹配。最后检查径向载荷：若输出轴端需承受 15000 N 的径向力，F2rmaxzul 为 27000 N，留有裕量。

技术参数
速比范围：6、7.5、9.6、12、14.4、16.8、19.2、21.6、24、26.4、28.8、33.6、38.4、43.2、48
额定输出扭矩 T2Nzul：2200 Nm（速比 6）至 760 Nm（速比 48）
允许输出扭矩峰值 T2maxzul：3240 Nm
紧急停止扭矩 T2Notzul：3600 Nm，生命周期内允许 1000 次
允许平均输入转速 n1mzul：2000 min⁻¹
允许输入转速 n1maxzul：3000 min⁻¹
空回：标准 ≤10 arcmin，可选 ≤4 arcmin
效率：单级约 0.96，双级约 0.935
热功率 PthGrenz：18.2 kW（室内 20 °C 连续运行）
重量：约 135 kg
防护等级：IP 54
表面处理：RAL 9005 黑色底漆

产品尺寸
ML400 的箱体为长方体，输入端法兰外径 350 mm，中心高 260 mm。输出轴可选实心轴或空心轴带锁紧盘，轴径 60 mm，键宽 18 mm。整体长度 634 mm，宽度 400 mm，高度 460 mm。安装底座四孔，孔距 350 × 300 mm，螺纹 M16，深度 25 mm。如需电机直联，可提供 B5 法兰接口，止口直径 300 mm，螺栓圆 350 mm，螺纹 M12，均布 8 孔。

应用领域
该齿轮箱常见于输送线转向台、仓储堆垛机提升机构、舞台升降平台、造纸辊道驱动、食品包装旋转台等场合。其直角输出特性适合空间受限、需要 90° 转向的机械布局，同时可承受中等冲击载荷，在每日 8–16 h 的运行周期内具有 20000 h 的设计寿命。
