产品介绍

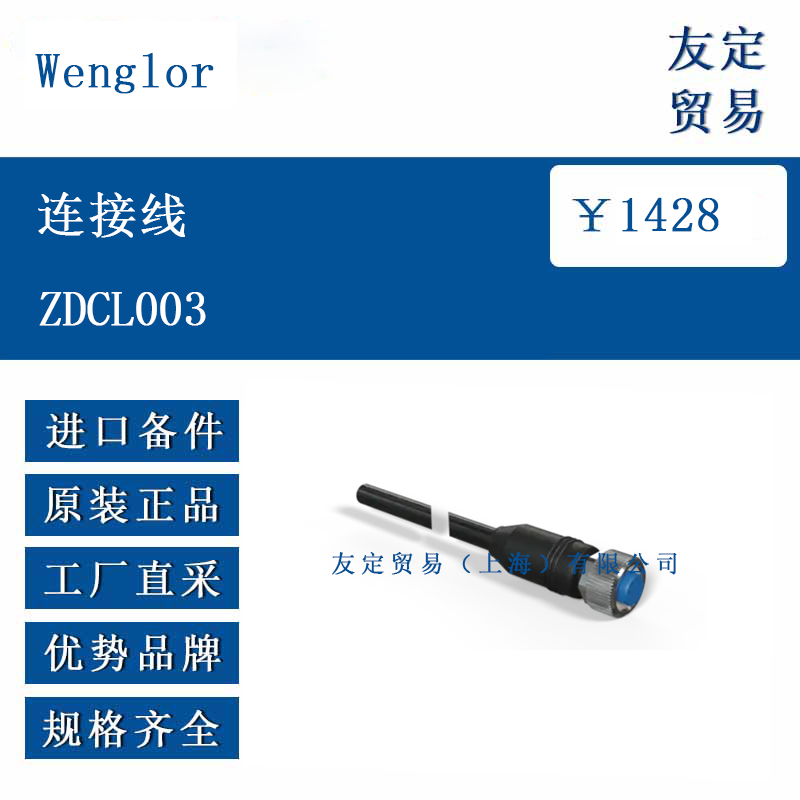

ZDCL003 是 Wenglor 公司出品的 12 芯 M12 圆形连接线，一端为直式注塑插头，另一端为预剥线束，用于把传感器、执行器或分布式 I/O 模块与控制系统快速联通。整根线缆长 10 m，外径 6.5 mm，采用 PUR 外护套与 TPE 芯线绝缘，内部编织屏蔽，可在拖链、机器人等动态场景中长期使用。其 12 个端子按照 DIN IEC 60757 颜色编码，方便现场接线与故障排查。

功能特点
线缆两端的插头与螺母均为镀镍铜锌合金，螺纹规格 M12×1，旋紧扭矩 0.6 N·m 即可达到 IP67 防护，防止灰尘与短时浸水。PUR 外护套耐油、耐水解、耐紫外线，可在 −40 °C 至 +85 °C 的固定敷设温度区间工作；若用于拖链，则允许 −25 °C 至 +85 °C 的弯曲工况。内部屏蔽层与外壳 360° 环形压接，抑制电磁干扰；导体截面积 0.14 mm²，兼顾柔性及信号完整性。标准 5×d 的固定弯曲半径与 10×d 的运动弯曲半径，使其寿命在 5 百万次拖链循环与 2 百万次扭转循环后仍可保持导通。线材无卤素，符合轨道车辆及楼宇低烟无卤要求，适合对烟雾释放敏感的环境。

选型指南
确认现场接口：传感器或模块须具备 M12，12 针母座，螺纹 1 mm 螺距。核对线长：10 m 为 ZDCL003 默认长度，若需要更短或更长，可查询同系列 2 m、5 m、15 m 规格。判断环境：若布线需经过拖链、机器人手臂或频繁扭转场合，应选此 PUR 护套版本；若仅为静态机柜内部连接，可采用 PVC 护套经济型号。确认信号类型：12 芯可混合传输电源、模拟量、RS-422 编码器信号与以太网数据，但需按针脚定义正确分配，避免把电源与高速差分对置于相邻针位造成串扰。核对屏蔽接地：多点接地或单端接地取决于系统 EMC 设计，ZDCL003 屏蔽层通过插头外壳与设备机壳导通，用户需在控制端完成最终接地。

技术参数
额定电压：≤ 30 V DC
导体规格：12×0.14 mm²
绝缘材料：TPE
护套材料：PUR，无卤
屏蔽：编织铜网，覆盖率 ≥ 85 %
外径：6.5 mm
静态弯曲半径：≥ 32.5 mm
动态弯曲半径：≥ 65 mm
拖链循环：≥ 5 000 000 次
扭转循环：≥ 2 000 000 次
扭转速度：≤ 35 次/分钟
线速：水平 5 m 行程 ≤ 3.3 m/s
加速度：≤ 5 m/s²
温度范围：固定 −40 °C … +85 °C；移动 −25 °C … +85 °C
防护等级：IP67（插紧状态）
阻燃等级：UL 1581 VW-1
导体电阻：≤ 135 Ω/km
绝缘电阻：≥ 100 MΩ·km
颜色编码：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉、绿黄双色

产品尺寸
插头端：直式 M12，长度约 65 mm，六角螺母对边 17 mm；尾端注塑过渡段长度约 35 mm，外径 12 mm，提供抗折弯护套。线身外径 6.5 mm，外护套表面磨砂，便于在拖链内低摩擦滑动。剥线端预留 50 mm 芯线，芯线绝缘外径 1.1 mm，颜色按 DIN IEC 60757 标准排列，便于快速压接端子。整线重量约 0.45 kg，包装为单根 PE 袋封装，外箱 10 根/盒，方便仓储与现场领用。

应用领域

ZDCL003 广泛应用于工业机器人末端执行器、旋转分度台、线性传输系统以及包装机械。其 12 芯可同时为伺服编码器、气缸电磁阀、传感器供电与信号回传，减少多根线缆并行带来的空间占用。在机床行业，该线束经常被用作刀库接近开关、主轴温度传感器与冷却液阀组的综合连接。食品与制药设备中，因其无卤及耐清洗剂特性，也被用于清洗机喷头与驱动电机之间的布线。实验室自动化平台利用其柔性高、寿命长的特点，在三维移液机械臂内部完成信号与电源的可靠传输。

​
