产品介绍

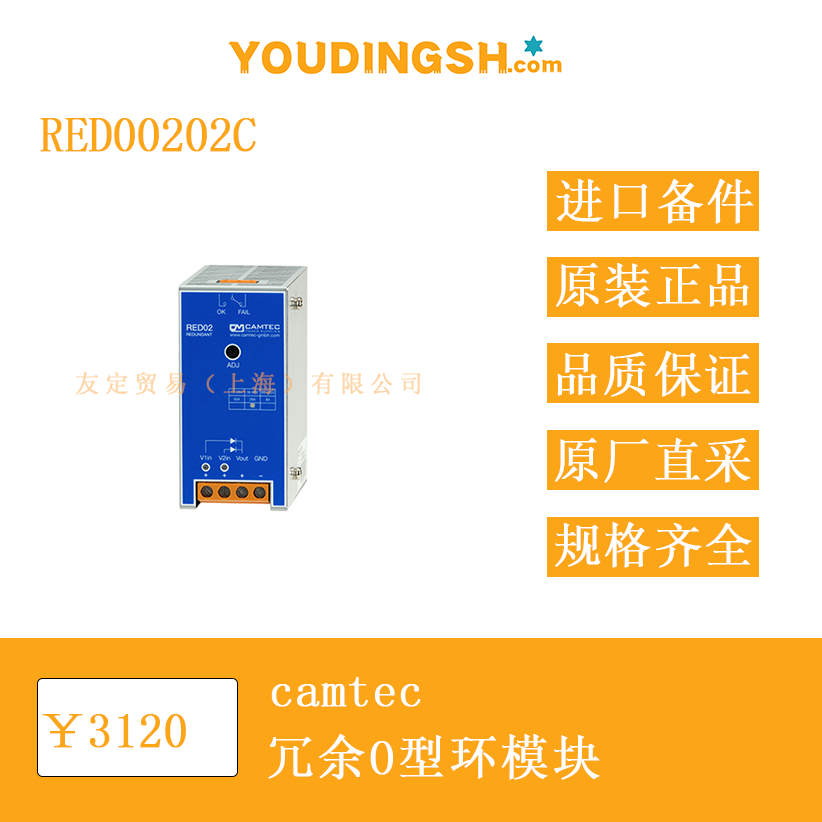

RED00202C 是 camtec 针对 90 Vdc 至 125 Vdc 直流母线系统推出的冗余O型环模块，采用金属外壳，整体尺寸 130 mm × 62 mm × 115 mm，重量约 1 kg。模块前端设有电位器与状态指示灯，背部为标准 35 mm DIN 导轨安装结构，可在配电柜或控制柜内快速固定。内部使用肖特基二极管完成两路直流输入的隔离与“或”逻辑，确保在单路电源失效时负载侧无感知切换。

功能特点
模块通过两路浮动输入端子接入同规格直流源，输出端子为单路浮动母线。输入侧配置欠压与过压检测，欠压阈值可由面板电位器在 60 Vdc 至 135 Vdc 范围内设定，过压阈值由工厂设定为 140 V ± 5%。当任一输入电压偏离设定区间时，对应 LED 由绿转黄，同时内部继电器切换触点状态，对外提供干接点信号；该信号可直接驱动 PLC、继电器或指示灯，实现远程监测。模块支持自然对流散热，无需外置风扇，在 -20 °C 至 +70 °C 环境温度内可持续输出 1 kW；若环境温度达到 +60 °C，输出功率线性下降至 75 %。输入至输出典型压降 700 mV，效率约 97 %，系统损耗主要体现为肖特基二极管导通压降与母线铜损。金属外壳达到 IP20 防护等级，配合可选透明丙烯酸涂层，可在高湿度或粉尘环境中减少焊点腐蚀风险。所有端子支持 16 mm² 线径，螺丝扭矩符合 DIN VDE 标准，拆装无需专用工具。

选型指南
用户需先确认直流母线电压范围：若系统母线为 90 Vdc 至 125 Vdc，则直接选用 RED00202C；若母线电压低于 28 Vdc 或介于 36 Vdc 至 60 Vdc，则分别选用 RED00202A 或 RED00202B。选型时还需核对每路输入源的最大持续电流：RED00202C 单路输入额定 9.1 A，两路并联后总输入功率 2 × 1 kW，输出侧可持续 9.1 A。若负载峰值功率超过 1 kW，需考虑环境温度降额或额外并联模块。对于海拔高于 2000 m 的安装场所，建议确认绝缘间距与散热空间；若机柜内部温度长期高于 +60 °C，可预留强制风道或降低负载功率。订购时可选配涂层版本，型号后缀无变动，需在订单备注中说明。

技术参数
输入电压范围：90 Vdc – 125 Vdc
欠压设定范围：60 Vdc – 135 Vdc（面板电位器调节）
过压固定阈值：140 V ± 5 %
欠压与过压迟滞：约 1.5 V
最大输入电流：2 × 9.1 A
最大输出电流：9.1 A（1 kW）
输入至输出压降：700 mV（典型）
效率：约 97 %
继电器触点容量：48 Vdc / 0.5 A，切换触点
绝缘电压：输入、输出、继电器三者互相隔离
工作温度：-20 °C … +70 °C（自然对流，50 mm 上方空间，10 mm 侧方空间）
存储温度：-40 °C … +85 °C
相对湿度：95 % 无凝露 @ 25 °C
EMC：EN55032 class B，EN61000-6-3；抗扰度 EN61000-6-2
安全标准：EN61010-1、EN61010-2-201、EN62368-1、EN60950-1、EN60204-1
MTBF：500 000 h（IEC 61709 参考值）
MTTF：175 236 h（IEC 61709 参考值）
安装方式：35 mm DIN 导轨，EN60715 标准，附带免工具卡扣
外壳材质：铝合金，表面阳极氧化
重量：约 1 kg

产品尺寸
模块外形为长方体，长 130 mm、宽 62 mm、高 115 mm；所有端子位于前端，接线后整体深度约 130 mm。安装时需在模块上方预留 50 mm 垂直空间，下方预留 50 mm 空间，左右各预留 10 mm，以保证自然对流。若机柜内部风道受限，可改为顶部强制风冷，风速需求 ≥ 0.3 m/s。模块外壳两侧带有接地螺钉，当工作电压高于 60 Vdc 时，应使用 2.5 mm² 以上黄绿线可靠连接至保护地排，降低共模干扰。

应用领域
RED00202C 适用于工业自动化、轨道交通、通信基站、数据中心直流列头柜等需要 90 Vdc – 125 Vdc 母线冗余的场合。典型应用包括：
PLC、DCS、工控机双路直流母线备份
直流 UPS 系统并机冗余
服务器机架 110 Vdc 母线隔离
变电站直流屏蓄电池并机
实验室直流电子负载高可靠供电

模块不适用于人身生命安全直接相关的系统，如生命支持设备、手术器械、飞行器一次电源等。安装与维护需由具备电工资格的人员执行，操作前断开所有电源并确认母线无残余电压。

​
