产品介绍

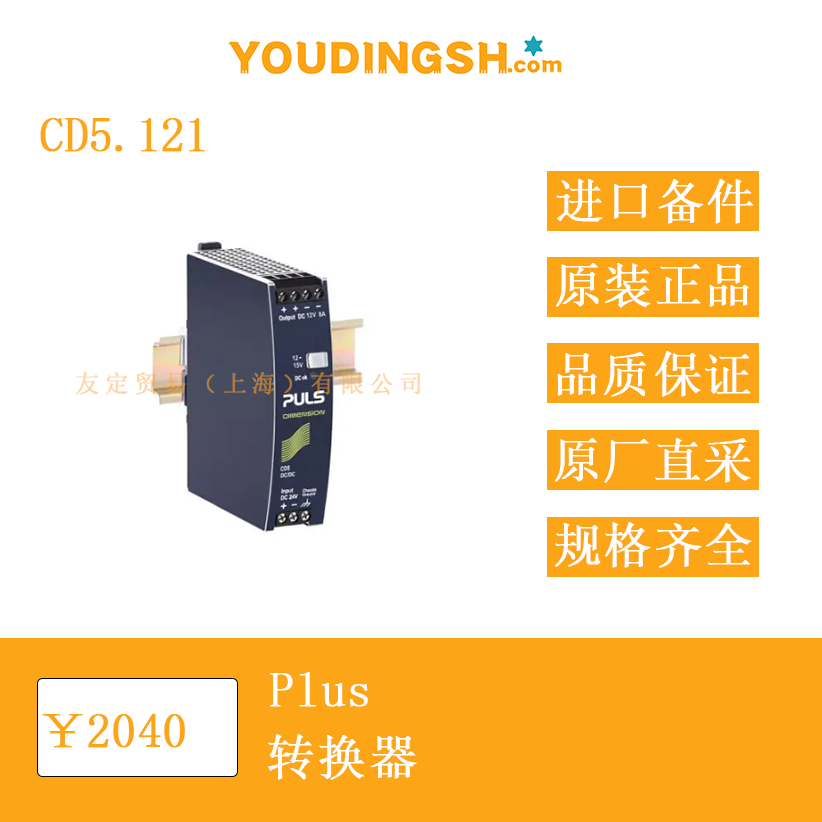

CD5.121 属于 Dimension CD-Series，是一款安装在 DIN 导轨上的直流-直流变换器，额定输出功率约 96 W，能够将 24 V 直流输入转换成 12 V 直流输出。外壳宽度 32 mm，深度 102 mm，高度 124 mm，重量约 425 g。产品适用于机柜内部安装，面向工业控制、过程监控、测量仪器等场景。内部采用隔离式拓扑，输入与输出之间实现电气隔离，可配合电池或类似直流源工作。出厂默认输出电压 12 V，用户可在 12 V 至 15 V 之间微调。

功能特点
设备内置软起动电路，减小上电瞬间对输入端的冲击；反向电压保护功能在电源极性接反时阻止启动，避免损坏；输出侧具有过载、短路、空载保护，异常解除后自动恢复；温度监测电路在过热时关闭输出，降温后自行重启。输出端可短时提供高于额定值的电流，用于启动电磁阀、接触器等瞬时大电流负载；内置 6500 µF 输出电容可在几毫秒至数十毫秒范围内提供 16 A 至 40 A 的峰值电流，期间伴随电压跌落。外壳防护等级 IP20，散热依赖自然对流，无需外置风扇；允许在 -25 °C 至 +70 °C 环境温度下工作，60 °C 以上需线性降低输出功率。产品满足 ATEX、IECEx、UL、ABS、DNV 等规范中关于工业、船舶及危险场所的条款，可在 Class I Div 2 或 Zone 2 区域使用。

选型指南
设计人员需先确认负载所需电压、持续电流和可能出现的峰值电流。若负载持续电流不超过 8 A，且峰值电流低于 9.6 A，可直接选用 CD5.121；若峰值电流更高但持续时间极短，可利用内置电容放电能力，同时核算电压跌落是否在允许范围。输入侧应保证 18 V 至 32.4 V 的稳定直流电压，低于 18 V 时输出功率会降低；输入最小瞬时电压 14.4 V，可维持 60 s。若系统使用电池供电，需考虑电池放电末期电压是否满足 14.4 V 以上。安装时保留顶部 40 mm、底部 20 mm、左右各 5 mm 的通风间隙；若相邻器件发热明显，左右间隙扩大至 15 mm。机柜防护等级至少达到 IP54，并符合当地防爆规范。输出如需并联扩容，可另选同系列或 QS10.121 机型，但须人工将各台输出电压调整一致，并在每台输出端串接 150 % 额定电流的熔断器；如需冗余，可采用 1+1 或 N+1 方式，同时加装去耦二极管模块。

技术参数
输入标称电压：24 Vdc；允许范围：18 Vdc 至 32.4 Vdc 满载，14.4 Vdc 至 18 Vdc 降额使用；绝对最大连续输入 36 Vdc；输入典型电流 4.6 A（24 V 输入，12 V 8 A 输出）；典型浪涌电流 1.2 Apeak，最大值 1.6 Apeak；输入对地允许电压 60 Vdc 或 42.2 Vac；低频输入纹波应小于 5 Vpp。输出额定电压：12 Vdc；调节范围 12 V 至 15 V；出厂精度 ±0.2 %；线性调整率最大 25 mV；负载调整率最大 120 mV；纹波与噪声 <75 mVpp（20 Hz 至 20 MHz）。额定输出电流 8 A（12 V，≤60 °C）；70 °C 时降至 6 A；PowerBoost 9.6 A（≤45 °C）。短路电流 14 A 至 18 A 连续。典型效率 88.2 %（24 V 输入，12 V 8 A 输出）；空载损耗约 0.6 W，满载损耗约 12.8 W。典型保持时间 7 ms（满载）至 12.8 ms（半载）。工作温度 -25 °C 至 +70 °C；存储温度 -40 °C 至 +85 °C；湿度 5 % 至 95 % 无凝露；海拔 0 至 6000 m，超过 2000 m 需降额 6 W/1000 m 或 5 K/1000 m。抗振 2 g（17.8 Hz 至 500 Hz），抗冲击 30 g 6 ms、20 g 11 ms。输入、输出对外壳工频耐压 1500 Vac 60 s（型式试验），现场测试建议 1000 Vac 5 s。平均无故障时间 MTBF 按照 SN 29500 计算约 1.16 × 10⁶ h（40 °C，8 A 输出）。

产品尺寸
宽度 32 mm，高度 124 mm，深度 102 mm；安装于 35 mm DIN 导轨（EN 60715），导轨高度 7.5 mm 或 15 mm。若采用墙装附件 ZM1.WALL 或 ZM10.WALL，可移除原装铝制卡扣，改用钢制支架直接固定于墙面或面板；若需侧向安装，可使用 ZM11.SIDE 支架。整机重 425 g，含 DIN 卡扣及塑料滑块。

应用领域
产品常见于 24 V 直流母线系统，为远程 I/O、传感器、执行器、通信网关、HMI 等设备提供 12 V 供电。在石油、化工、制药等可能存在可燃气体或粉尘的场合，其 ATEX 与 IECEx 认证允许在 Zone 2 区域使用；在船舶及近海平台，DNV 与 ABS 证书支持其作为控制电源。典型应用包括：
- 过程控制系统中，为 12 V 电磁阀和变送器供电；
- 机器人或 AGV 的 24 V 电池母线，经本机转换后驱动 12 V 控制板；
- 分布式数据采集站，在远离主电源的位置通过电池与本品组合实现稳定 12 V 输出；
- 交通信号或道路监控机箱，利用本机把 24 V 蓄电池降压至 12 V，供摄像头与通信模块使用。
