产品介绍

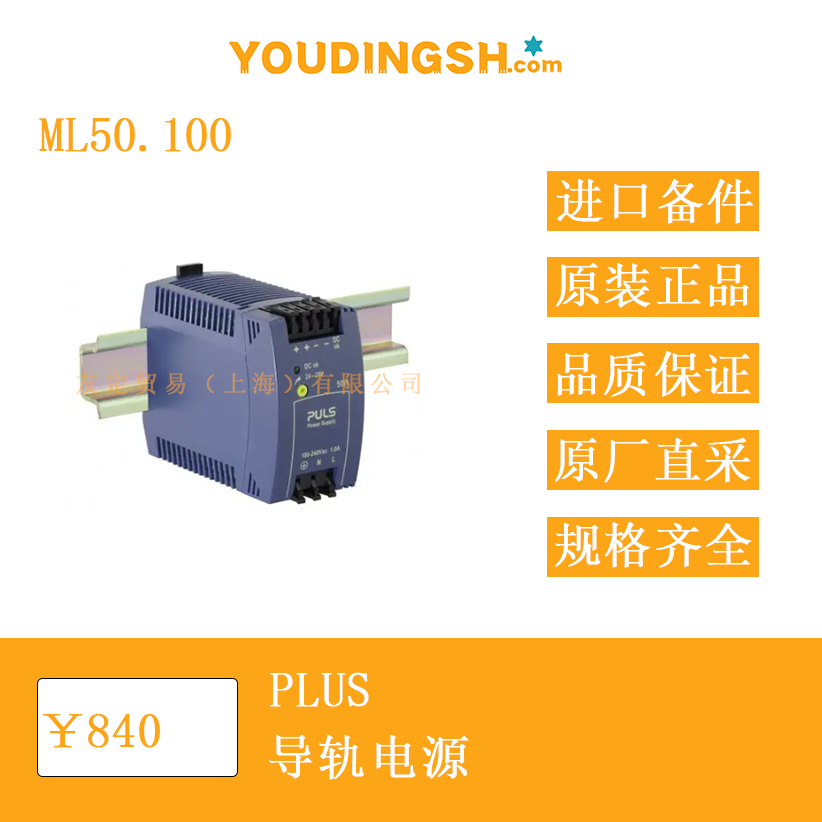

ML50.100 属于 MiniLine 系列，是一款安装在 35 mm DIN 导轨上的单相交流输入开关电源，额定输出 24 Vdc、2.1 A，连续功率 50 W。外壳采用金属底板与塑料上盖组合，宽度 45 mm，深度 91 mm，高度 75 mm，重量约 240 g。产品面向工业控制、楼宇自动化、仪器仪表以及通信设备等通用场合，适合装入配电柜或终端盒内使用。输入端支持 100-240 Vac 宽范围电压，也可接受 85-375 Vdc 直流供电；输出端提供 SELV/PELV 隔离电压，并配备绿色 DC-OK 指示灯与集电极开路信号，便于远程监测输出状态。随附 DIN 导轨卡扣与墙装支架，安装方向默认为输入端朝下、输出端朝上，其他方向需降额使用。

功能特点
电源内部采用反激拓扑，固定开关频率约 100 kHz，负载与输入变化时频率会在 60-275 kHz 之间调节。交流侧配置 NTC 热敏电阻限制冷启动浪涌，典型值 35 Apeak（230 Vac 冷态），能量 1.5 A²s。直流侧输出电容 1600 µF，可在瞬时大电流需求时放电，典型电压跌落 24 V→16 V@4.2 A/50 ms 或 24 V→10.5 V@10.5 A/5 ms，满足继电器、电磁阀等启动冲击。输出具备电子限流、短路保护及过压关断功能，过压阈值约 36 V，故障解除后自动重启。整机无风扇，依靠自然对流散热；内部无用户可更换元件，发生故障需返厂。外壳防护等级 IP20，可防止直径大于 2.5 mm 的异物进入；符合污染等级 2，适用于非导电尘埃环境。电源在 -10 °C 至 +60 °C 可满功率运行，60 °C 至 70 °C 线性降额 1.3 W/°C；海拔 2000 m 以内无需降额，2000 m 以上每 1000 m 降低 3 W 或环境温度 5 °C。电磁兼容满足工业通用标准，传导与辐射发射达到 EN55011/EN55022 Class B，谐波电流符合 EN61000-3-2，抗扰度满足工业等级要求。安全隔离满足 IEC/EN 60950-1、IEC/EN 60601-1 与 UL508 的多重规范，输入对输出加强绝缘耐压 2500 Vac 型式 60 s，现场测试推荐 2000 Vac 5 s 缓慢升压。

选型指南
设计人员首先核算负载持续电流与瞬时电流。若系统 24 V 母线持续功率不超过 50 W 且峰值电流低于 4.2 A（50 ms）或 10.5 A（5 ms），可单台 ML50.100 直接供电；若峰值更高，可并联多台，但负载电流不会自动均分，需确保单台不超载且环境温度 ≤50 °C。如需冗余，可两台同型号并联，再串联 MLY02.100 去耦二极管模块，实现 1+1 热备份；此时每台电源需独立保险丝，DC-OK 信号可接入监控系统区分故障。电池浮充应用时，输出电压需按电池温度精确设定 26.8-27.8 V，并串接 4-6 A 断路器或二极管防止反向电流；典型反向漏电流 10.7 mA。输入侧如采用交流配电，确认主回路保险丝或断路器规格不小于 6 A C 型或 10 A B 型，避免启动浪涌误动作；如使用直流 110-375 V 输入，负极需保险保护。机柜为密封结构时，应实测内部温升，若温升超过 20 K，需降低输出功率或加装散热措施。

技术参数
交流输入：100-240 Vac（85-264 Vac 连续），50-60 Hz ±6 %；直流输入：85-375 Vdc。输入典型电流 0.47 A@230 Vac，功率因数 0.52；启动延时 32 ms，上升时间 48 ms@230 Vac。输出额定 24 Vdc，调节范围 24-28 V；出厂设定 24.5 V，精度 ±0.2 %；纹波与噪声 <50 mVpp；线性调整率 <10 mV，负载调整率 <100 mV。持续输出 2.1 A@24 V，1.8 A@28 V；短时 4.2 A 50 ms 或 10.5 A 5 ms。效率 89 %@230 Vac 满载，空载损耗约 1.3 W，满载损耗约 6.2 W。保持时间 360 ms@230 Vac 半载，180 ms@230 Vac 满载。隔离电压输入-输出 2500 Vac（型式），输入-地 3000 Vac，输出-地 500 Vac。MTBF 按 SN29500 计算 2613000 h@25 °C，1120000 h@40 °C；预期寿命 54000 h@40 °C 满载，152000 h@25 °C 满载。过压保护关断点 36 V 典型，短路保护电流 3.1-5 A；外壳温升限值 70 °C 表面。防护等级 IP20，安装类别 III，污染等级 2。重量 240 g；接线端子弹簧夹持，适用 0.3-4 mm² 单股线或 0.3-2.5 mm² 多股线，剥线长度 6 mm。

产品尺寸
机壳宽度 45 mm，高度 75 mm，深度 91 mm（不含 DIN 导轨高度）。随附 DIN 导轨卡扣兼容 35 mm 导轨（EN 60715/EN 50022，高度 7.5 mm 或 15 mm），卡扣亦可旋转 90° 用于墙装或面板安装。正面左侧为输入端子 L/N/PE，右侧为输出端子与 DC-OK 信号，电位器位于输出端子下方，可用小型螺丝刀调节电压。顶部与底部需留出 25 mm 通风空间；若多台并排，建议间隔 5 mm 以上以减少热耦合。

应用领域
ML50.100 适用于 24 V 直流母线系统的分布式供电场景，包括 PLC、分布式 I/O、传感器、执行器、HMI、继电器模组、电磁阀、工业以太网交换机等。其宽范围交流输入可直接连接公共电网或小型 UPS，直流输入端亦可与 110 Vdc 电池系统兼容，适合过程控制、楼宇自动化、轨道交通信号、实验室测试平台等场合。ATEX/UL Class I Div 2 认证使其可用于石油化工 Zone 2 区域；GL 与 ABS 船级社证书支持船舶及海上平台应用；医疗 CB 认证亦可满足非患者接触的医用电气设备供电要求。在需要冗余或扩容的场合，通过并联或串联配置，可灵活扩展功率或提升系统可用性。
