产品介绍

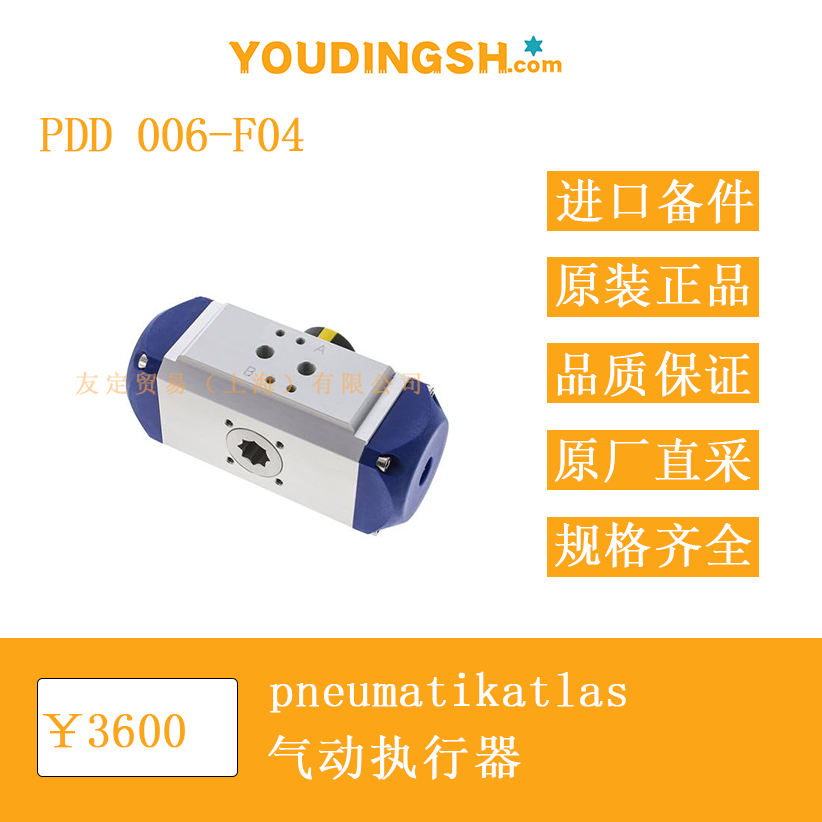

德国 pneumatikatlas PDD 006-F04 是一款双作用齿条齿轮式气动执行器，专为 90° 旋转类阀门设计。壳体采用阳极氧化铝型材，内部集成一对对置活塞，通过齿条带动输出轴齿轮完成旋转运动。型号中的“006”表示名义扭矩等级，而“F04”代表其底部法兰符合 ISO 5211 F04 标准，可直接与相同规格的球阀、蝶阀或旋塞阀连接。执行器顶部预留 NAMUR 接口，方便安装电磁阀、限位开关盒或定位器。整体结构紧凑，重量相对较轻，适合空间受限的管路系统。

功能特点
PDD 006-F04 利用压缩空气作为动力源，将直线运动转化为旋转运动。双作用设计意味着开、关两个方向均由气压驱动，因而可双向输出扭矩。齿条齿轮机构在行程末端具有机械限位，避免阀门过冲。壳体表面经过硬化处理，提供一定程度的耐腐蚀能力；活塞与齿条选用铝材，兼顾强度与重量；密封件为 NBR，可在常规工业环境中保持可靠密封。顶部指示器能够就地显示阀门位置，便于现场巡检。法兰、轴端及气路接口均遵循行业标准，减少了与阀门、控制元件的匹配工作量。

选型指南
在确定是否选用 PDD 006-F04 时，应首先核对阀门所需扭矩，并确保执行器在供气压力下的输出扭矩留有 20 % 以上的余量。其次检查阀门连接法兰是否为 ISO 5211 F04；若阀门轴端为方形，需确认边长 11 mm 的规格与执行器轴孔匹配。再次，根据工况温度决定是否选用 FKM 密封件：当环境温度可能长期高于 80 °C 时，可提出特殊要求。若系统仅具备单作用需求，可考虑同系列 PDE 型号，其内部弹簧提供故障安全位置。气源压力范围 2.5–10 bar，多数工厂压缩空气系统均可兼容；若实际压力低于 2.5 bar，应联系供应商确认可行性。安装空间方面，应预留顶部至少 30 mm 高度，用于电磁阀或限位开关的接线与维护。

技术参数
执行器类型：双作用齿条齿轮式
名义扭矩等级：006
ISO 法兰规格：F04
方轴接口：11 mm
工作介质：压缩空气（建议过滤 ≤40 µm，含油或无油均可）
供气压力：2.5–10 bar
介质温度：-20 °C 至 +80 °C（标准 NBR 密封），可选 -20 °C 至 +120 °C（FKM 密封）
壳体材质：阳极氧化铝
活塞与齿条：铝
盖板：聚甲醛（如选用更高温度版本则为铝）
密封件：NBR（FKM 可选）
顶部接口：VDI/VDE 3845 NAMUR 标准，可直接安装电磁阀
侧面接口：G1/8" 内螺纹，用于进、排气
重量：约 0.7 kg
旋转角度：90° ±5°，末端可通过螺钉微调 ±5°
防护等级：IP65（配合密封电缆接头）
符合指令：ATEX II 2GD c 85 °C（可选防爆型）

产品尺寸
整体长度约 165 mm，宽度约 66 mm，高度约 89.9 mm。底部法兰对角安装孔中心距 42 mm，螺纹规格 M5，深度 8 mm。顶部 NAMUR 安装面到壳体上端面约 20 mm。侧面气口中心线距离底面 25 mm。输出轴端面突出法兰面 14 mm，轴端螺纹 M5，深度 8 mm，用于固定连接件。整体轮廓呈扁平长方体，适合安装在空间狭小的管线之间。若需加装电磁阀，顶部高度将增加约 30 mm；若需加装限位开关盒，侧向深度将增加约 50 mm，设计管路支架时应一并考虑。

应用领域
PDD 006-F04 在过程工业、机械制造及楼宇自动化中均有应用实例。典型场景包括：水处理厂的小型球阀控制、化学配料系统的隔膜阀驱动、食品厂 CIP 管路的蝶阀操作、压缩空气管网的切断阀自动化、中小型锅炉的燃料切换阀，以及 HVAC 系统中风阀的远程控制。由于壳体表面经过阳极氧化处理，可在常规室内环境及轻度腐蚀环境中长期运行；若安装于沿海或化工强腐蚀区域，建议增加外部防护涂层。该执行器对气源洁净度要求适中，普通工厂压缩空气经过三联件即可满足运行需求，降低了维护工作量。
