产品介绍

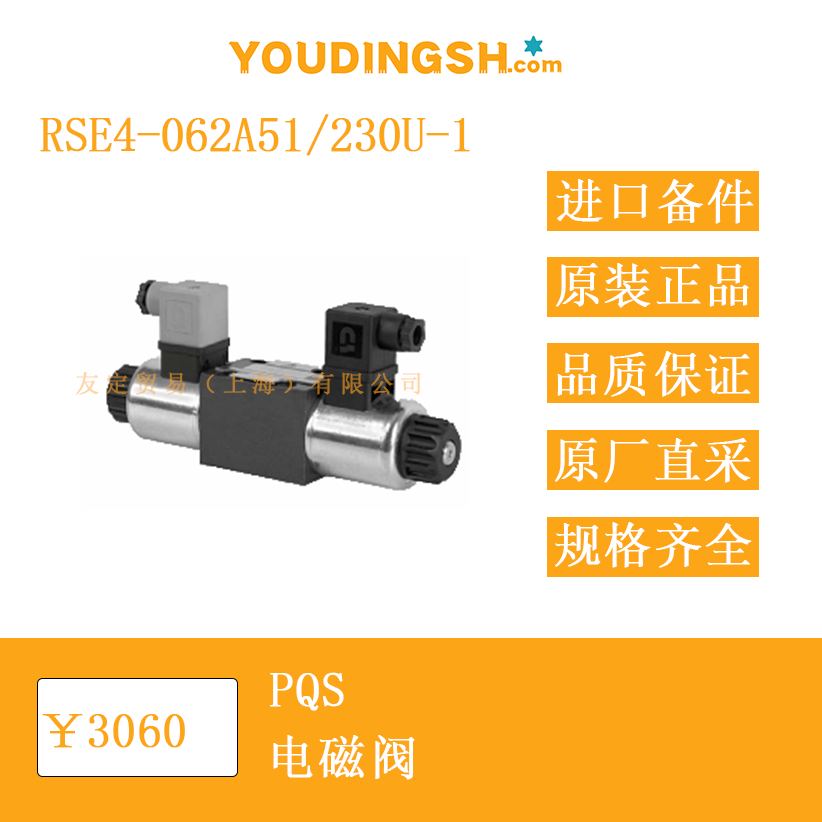

捷克 PQS RSE4-062A51/230U-1 电磁阀属于 CETOP 3 通径的电磁换向阀，用于控制油液的通断与流向。该型号采用单电磁铁、弹簧复位设计，交流 230 V 50/60 Hz 供电，可直接接入常见工业电网而无需额外整流装置。阀体由铸铁制成，表面进行磷酸盐处理，电磁铁外壳锌镀层，可耐受一般工业环境的湿度和粉尘。整体重量约 1.5 kg，结构紧凑，便于集成到标准液压站或机床油路中。

功能特点
阀芯为滑阀式，在电磁铁通电时移动到工作位置，断电后由复位弹簧返回初始位置，实现两位二通或两位三通功能。电磁铁可绕自身轴线旋转，便于电缆从任意方向接入。手动推杆集成在电磁铁顶部，在断电或故障状态下可手动切换阀芯，保证系统安全。阀体安装面符合 ISO 4401、DIN 24340 与 CETOP RP121-H 标准，可直接替换同规格阀件而无需更改油路板。阀内通道经过机加工与去毛刺处理，可减少湍流与压降。密封件选用 NBR，适用于矿物油基液压油，对水分及空气混入的容忍度较好。电磁线圈带有 DIN 43650 标准插头，内置整流电路与 LED 指示灯，可在交流 230 V 下稳定工作，同时方便现场观察通断状态。

选型指南
选择 RSE4-062A51/230U-1 时，应先核对系统压力：P、A、B 口允许持续 35 MPa，T 口回油压力为 21 MPa，若回油背压较高，应评估是否选用泄压回路或改用其他阀型。流量方面，阀额定流量 80 dm³/min，若系统瞬态流量接近或超过此值，应核算压降是否影响执行元件速度。电源需求为 230 V AC，现场需具备同等级电源并预留 5 VA 容量。确认环境温度在 -20 °C 至 +50 °C 之间，油液温度在 -20 °C 至 +60 °C 之间，若设备位于户外或靠近热源，应增设保温或散热措施。液压介质建议使用 HL 或 HLP 型矿物油，固体污染等级控制在 NAS 1638 9 级或 ISO 4406 18/15 以内，必要时加装高压过滤器。安装空间方面，阀体宽度 72.8 mm，长度 164.3 mm，高度约 60 mm，需确保四周留有 30 mm 以上空间以便插拔线圈插头与手动操作推杆。若系统需要三位四通功能或双电磁铁配置，可改选 RSE4-06 其它子型号，油路板孔位保持一致。

技术参数
公称通径：6 mm
额定流量：80 dm³/min（在 0.5 MPa 压降下）
P、A、B 口允许压力：35 MPa
T 口允许压力：21 MPa
介质：HL、HLP 矿物油
介质粘度范围：10×10⁻⁶ 至 400×10⁻⁶ m²/s
介质温度：-20 °C 至 +60 °C
环境温度：-20 °C 至 +50 °C
污染等级要求：NAS 1638 9 级 / ISO 4406 18/15
防护等级：IP 65（配 DIN 插头）
电磁铁电压：230 V AC 50/60 Hz
功耗：约 20 VA
绝缘等级：F 级
阀芯行程：±3 mm
手动推杆行程：约 2 mm
循环寿命：> 1×10⁶ 次
重量：1.5 kg

产品尺寸
阀体为长方体，长度 164.3 mm，宽度 72.8 mm，高度 60 mm。安装面为 72.8 mm × 72.8 mm 正方形，四个 M5 螺纹孔中心距 45 mm × 45 mm，孔深 10 mm，安装时建议使用 M5×50 内六角螺钉，扭矩 8 Nm。阀体顶部电磁铁外径 36 mm，高度 50 mm，顶部手动推杆高出电磁铁约 5 mm。油口 P、A、B、T 均布于安装面，孔径 8 mm，采用 O 形圈 9.25 × 1.78 mm 密封，共需 4 只；阀体与底板之间的外密封使用 17.17 × 1.78 mm O 形圈 2 只。电磁插头位于电磁铁侧面，插头方向可旋转 90°，电缆外径 6 – 8 mm 的屏蔽电缆可直接锁紧。

应用领域
RSE4-062A51/230U-1 适用于机床液压夹紧、塑料机械合模、冶金设备辊缝调节、工程机械支腿锁定等需要两位换向的场合。由于其安装尺寸符合 CETOP 3 标准，可直接替换旧型号阀件，减少油路板改动成本。交流 230 V 供电简化了电气布线，适合不具备 24 V DC 控制电源的老旧厂房。手动推杆在调试或紧急情况下允许人工干预，提高维护便利性。阀体对油液清洁度要求适中，与常规高压过滤器配合即可长期运行，广泛用于中小型液压站、教学实验台以及需要远程电气控制的移动机械。
